HEIDENHAIN TNC 406, TNC 416 111
6.5 T
raiet
to
ri
e – Coor
dinat
e polar
i

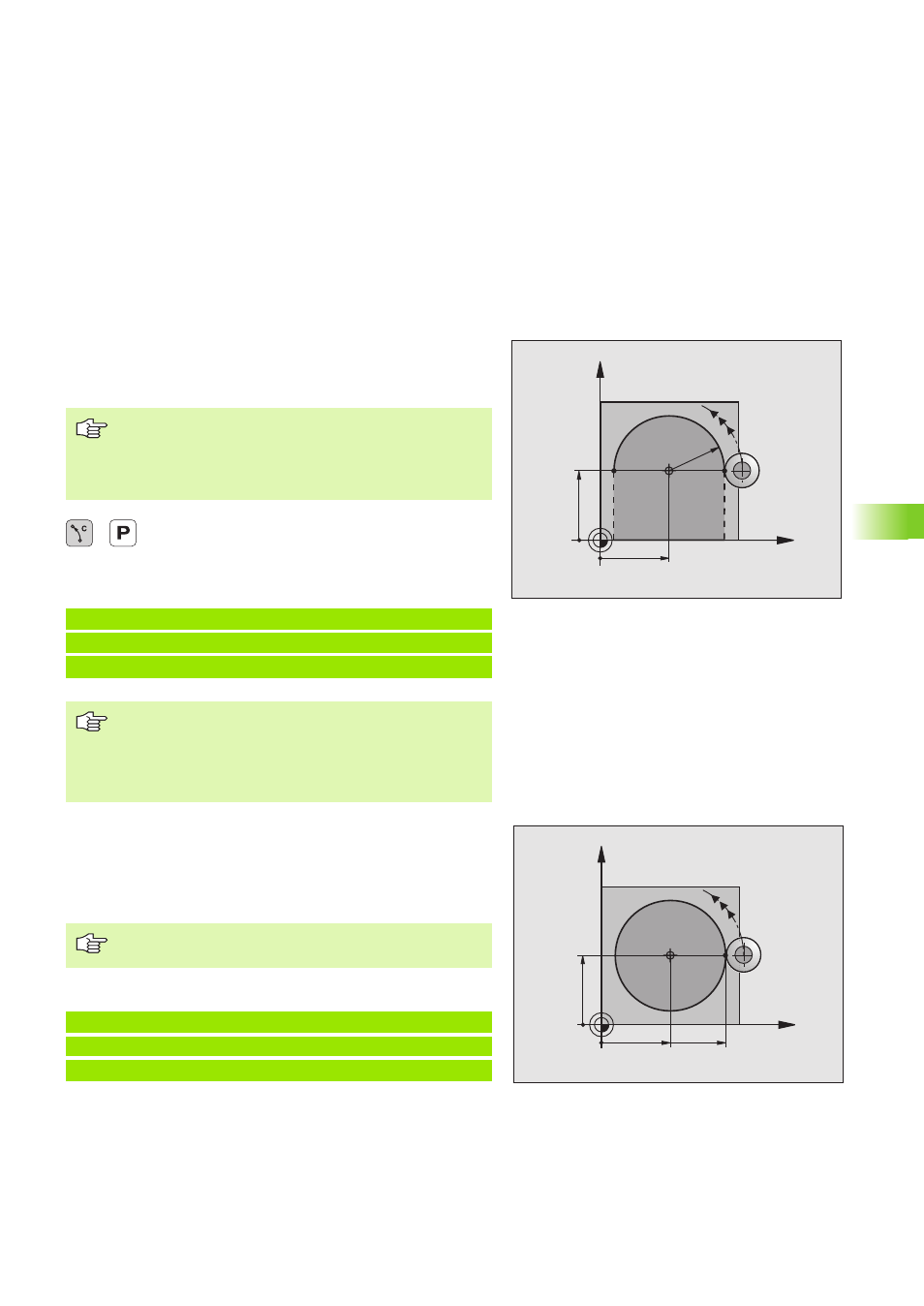

Traiettoria circolare CP intorno al Polo CC
Il raggio delle coordinate PR è allo stesso tempo raggio dell'arco di
cerchio e viene definito dalla distanza del punto di partenza dal polo
CC. La posizione utensile programmata per ultima prima del blocco CP
costituisce il punto di partenza della traiettoria circolare.
8 Coordinate polari - Angolo PA : posizione angolare
del punto finale della traiettoria circolare
8 Senso di rotazione DR
Esempio di blocchi NC
Cerchio pieno
Per un cerchio pieno programmare l'angolo incrementale IPA in
coordinate polari con 360°. Partendo dal punto iniziale l'elettrodo si
muove intorno al centro del cerchio CC.
La coordinata lineare IC +360 ruota l'elettrodo in modo sincrono
all'angolo sulla traiettoria circolare.
Esempio di blocchi NC
Utilizzando un elettrodo con correzione utensile nel
piano X/Y, l'elettrodo deve essere ruotato sugli archi di
cerchio in modo sincrono all'angolo dell'arco. Per un
semicerchio, p.es., occorre ruotare in modo incrementale
l'asse C di 180°.
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F M
20 CP PA+180 DR+ R F M
„
In caso di coordinate incrementali inserire lo stesso
segno per DR e PA.
„ Per PA si possono introdurre valori tra -5400 e +5400.
„ Il punto finale del cerchio non deve identificarsi con il
punto iniziale del cerchio
Il cerchio pieno può essere programmato solo con un
angolo incrementale IPA in coordinate polari.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F M
7 CP IPA +360 IC+360 DR+ R F M
X
Y
25
25
R20
CC
X
Y
25 45
25
CC
