Interpolazione elicoidale (Helix)

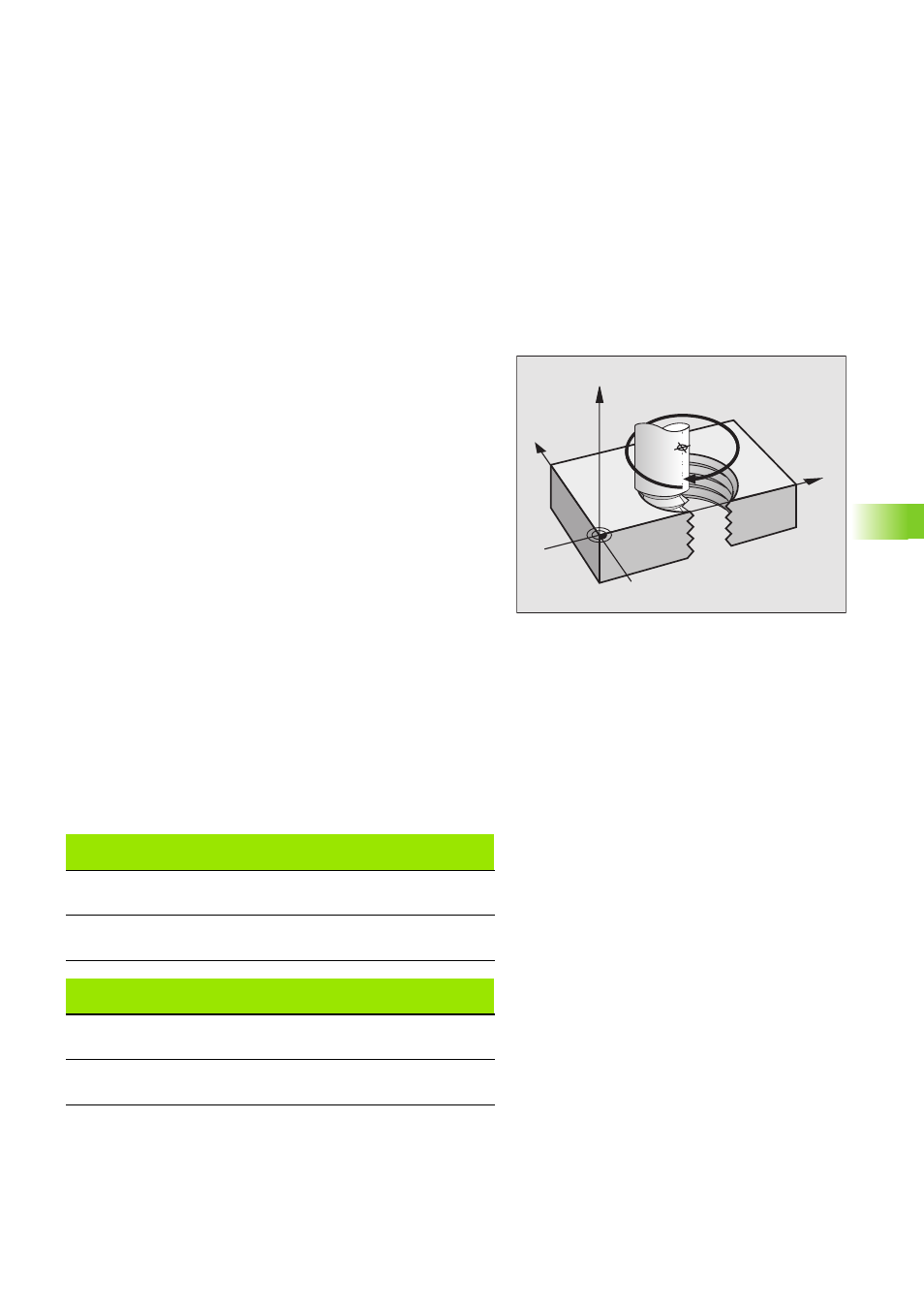

La traiettoria elicoidale viene generata dalla sovrapposizione di una
traiettoria circolare con una traiettoria lineare, perpendicolare alla
prima. La traiettoria circolare viene programmata in un piano
principale.
Le traiettorie elicoidali possono essere programmate solo in
coordinate polari.
Impiego
„ Filettature interne ed esterne di grande diametro
„ Scanalature di lubrificazione
Calcolo della traiettoria elicoidale
Per la programmazione necessita il dato incrementale dell’angolo
totale, con il quale l’utensile si sposta sulla traiettoria elicoidale,
nonché l'altezza totale della traiettoria elicoidale.
Per il calcolo della direzione di fresatura dal basso verso l'alto vale:
Forma dell’elica
La tabella illustra la relazione tra la direzione di lavoro, il senso di
rotazione e la correzione del raggio per determinare le traiettorie.
Numero filetti n Numero filetti + anticipo filettatura all'inizio
e alla fine della filettatura
Altezza totale h Passo P x numero filetti n
Angolo incrementale
totale IPA Numero totale filetti x 360° + angolo per
inizio filettatura + angolo per anticipo
filettatura
Coordinata di partenza Z Passo P x (numero filetti + anticipo
filettatura all'inizio filetto)
Filettatura
interna Direzione di
lavoro Senso di
rotazione Correzione
del raggio
Destrorsa
Sinistrorsa Z+
Z+ DR+
DR– RL
RR
Destrorsa
Sinistrorsa Z–
Z– DR–
DR+ RR
RL
Filettatura
esterna
Destrorsa
Sinistrorsa Z+
Z+ DR+
DR– RR
RL
Destrorsa
Sinistrorsa Z–
Z– DR–
DR+ RL
RR
Y
X
Z
CC
