2 Funzionamento manuale, Allineamento e Funzioni di tastatura
2.4 Calibr
azione e Allineament
o

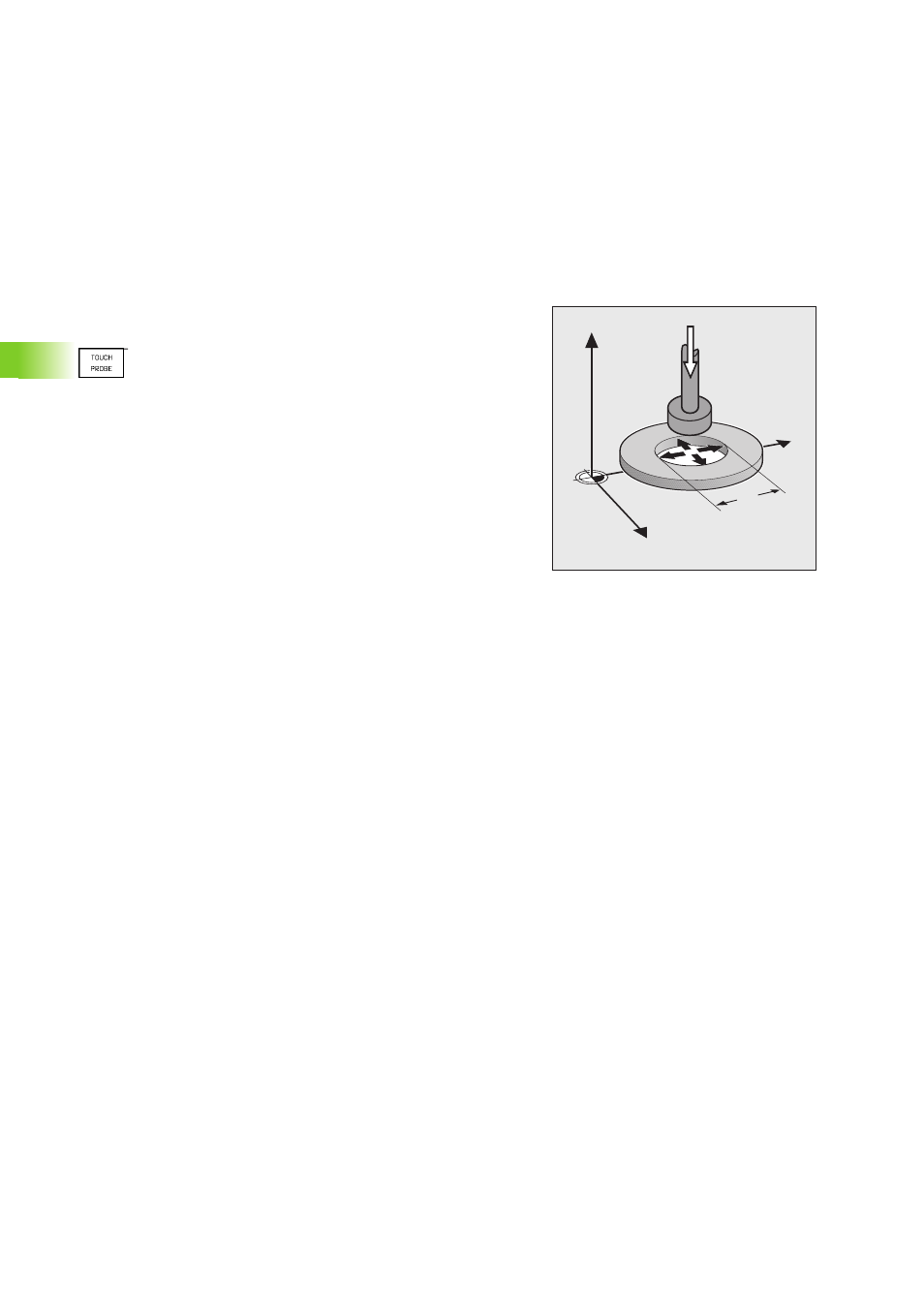

Calibrazione del raggio efficace
8
Posizionare l’elettrodo nel foro dell’anello di calibrazione
8
Selezionare la funzione di calibrazione per il raggio
dell'elettrodo (2º livello softkey)
8
Selezionare l'asse utensile, inserire il raggio dell'anello
di regolazione
8
Tastatura: premere 4 volte il tasto esterno di START.
L'elettrodo di tastatura tasta su ogni asse una
posizione nel foro
8
Per terminare la funzione di calibrazione premere il
softkey END
Visualizzazione dei valori di calibrazione
La lunghezza efficace e il raggio efficace dell'elettrodo di tastatura
vengono memorizzati nel TNC e tenuti in conto negli impieghi
successivi,
I valori memorizzati vengono visualizzati alla riselezione delle funzioni
di calibrazione.
Y
X
Z
10
