HEIDENHAIN TNC 406, TNC 416 91
6.2 A
vvicinament
o e distacco a/da un pr
ofilo

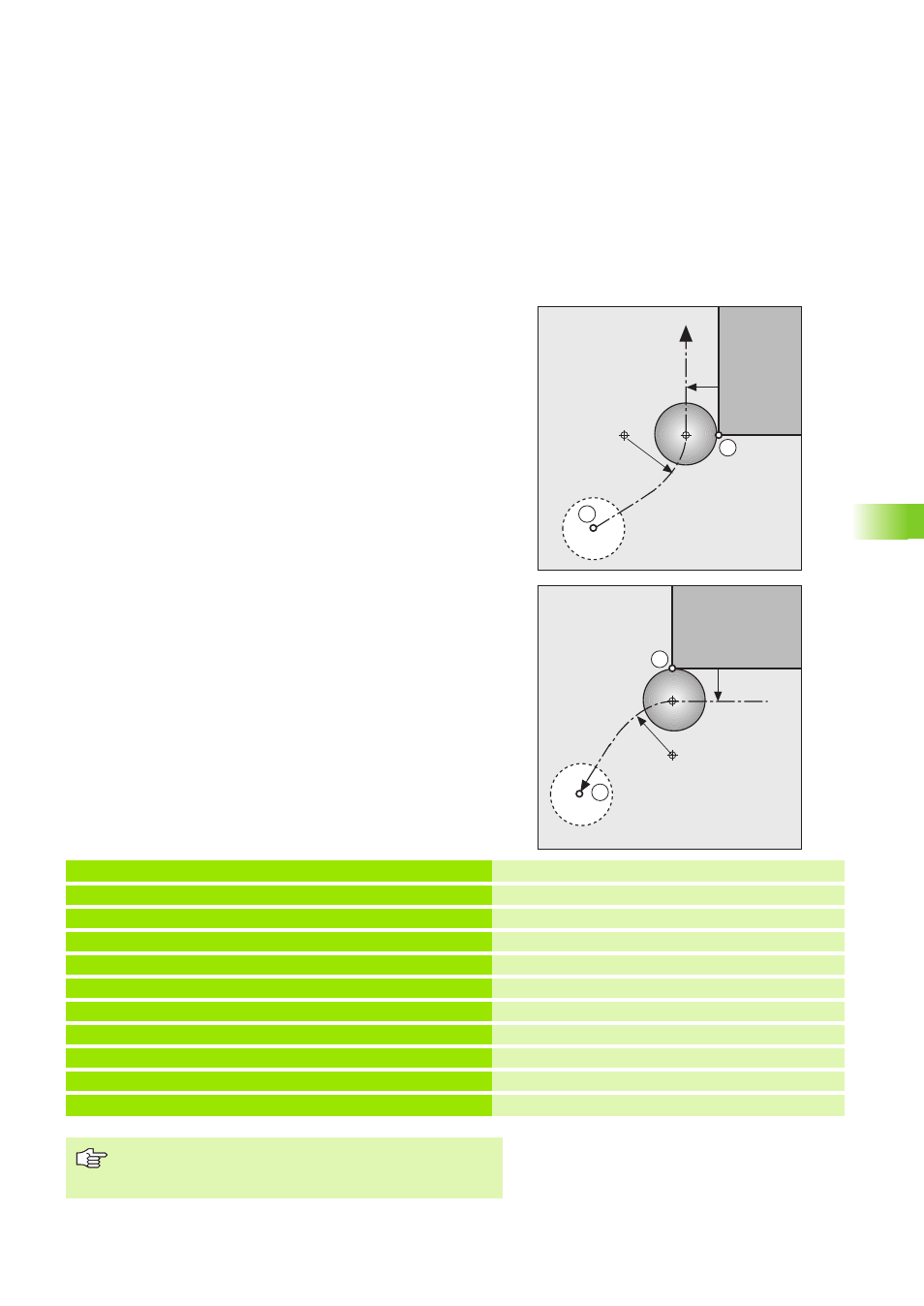

Avvicinamento e distacco raccordati
Punto di partenza e punto finale
Il punto di partenza e il punto finale della lavorazione si trovano
all’esterno del pezzo, rispettivamente in vicinanza del primo e
dell’ultimo elemento di profilo.
La traiettoria al punto di partenza e dal punto finale viene programmata
senza correzione del raggio.
Inserimento
La funzione RND viene inserita nel programma nei seguenti punti:
„
nell’avvicinamento dopo il blocco nel quale viene programmato il primo
punto del profilo, cioè nel primo blocco con correzione del raggio RL/RR.
„ nel distacco dopo il blocco nel quale viene programmato l’ultimo punto
del profilo, cioè l'ultimo blocco con correzione del raggio RL/RR.
Esempio di blocchi NC
A
S
R0
R
RL
B
E
R0
R
RL
...
7 L X ... Y ... RO Punto di partenza S
8 L X ... Y ... RL Primo punto del profilo A
9 RND R Avvicinamento raccordato
...
ELEMENTI DEL PROFILO
...
52 L X ... Y ... RL Ultimo punto del profilo B
53 RND R Distacco raccordato
54 L X ... Y ... RO Punto finale E
...
Il raggio nella funzione RND deve essere scelto in modo tale
che la traiettoria circolare tra il punto di partenza e il punto finale
da una parte e i punti del profilo dall'altra risulti eseguibile.
