Programmazione di tastatura con elettrodo

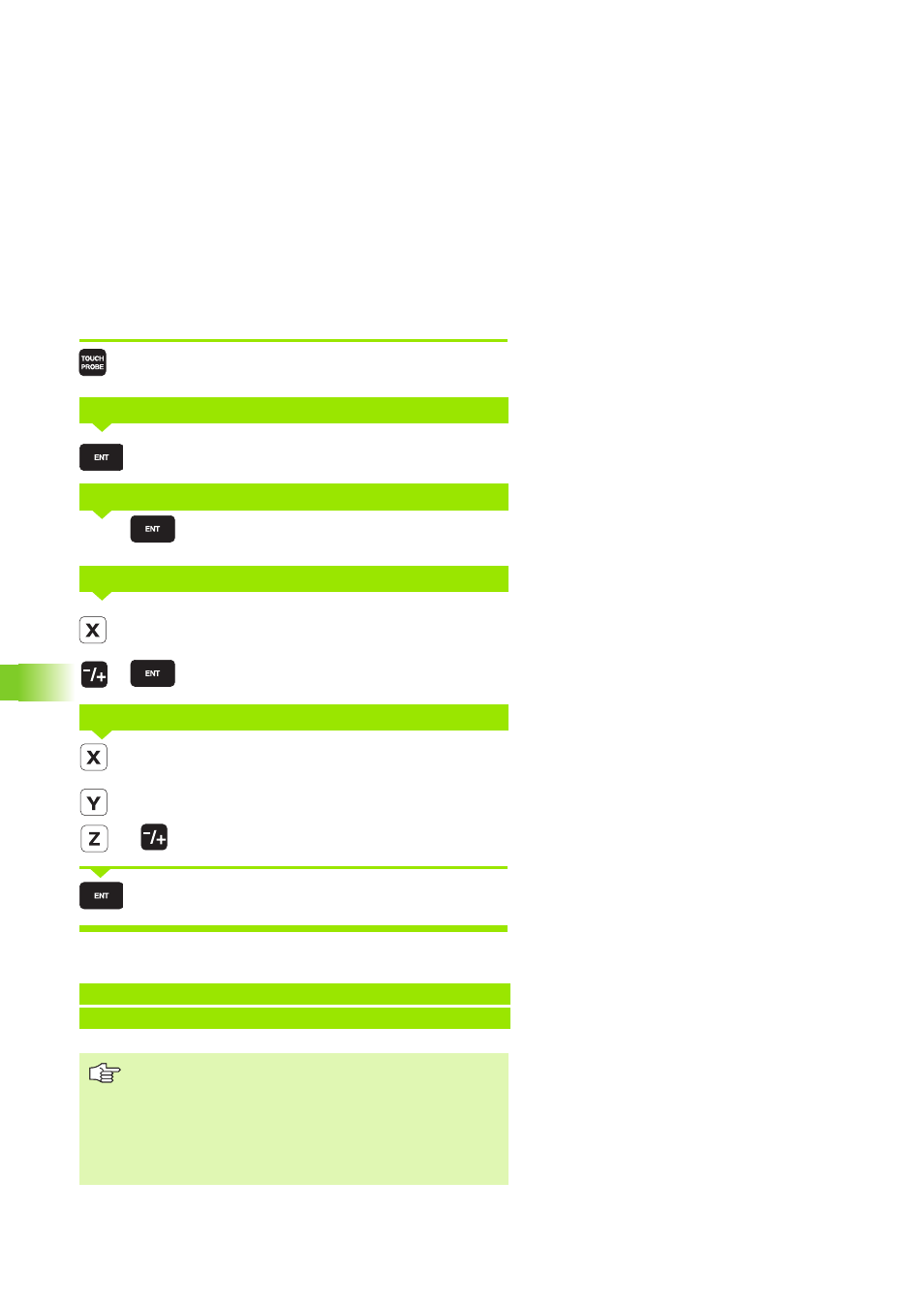

Chiamata della funzione di tastatura: premere il
pulsante TOUCH PROBE
Selezionare la funzione di tastatura
Inserire il numero del parametro Q al quale deve
essere assegnata la coordinata, p.es. Q5
Inserire l’asse di tastatura della coordinata assegnata
a Q5, p.es. X
Selezionare e confermare la direzione di tastatura
Inserire tutte le coordinate per il preposizionamento
dell'elettrodo, p.es X = 5 mm, Y = 1 mm, Z = –5 mm
Concludere la programmazione
Esempio di blocchi NC
TCH PROBE 0: PIANO DI RIFERIMENTO
NR. PARAMETRO PER RISULTATO ?
ASSE/DIREZIONE DI TASTATURA ?
VALORE NOMINALE DI POSIZIONE ?
180 TCH PROBE 0.0 PIANO DI RIF. Q5 X-
181 TCH PROBE 0.1 X+5 Y+0 Z-5
„ Preposizionare manualmente l'elettrodo in modo tale da
evitare collisioni durante l'avvicinamento al
preposizionamento programmato.
„ La funzione di tastatura programmabile può essere
utilizzata anche se la funzione "Rotazione del piano di
lavoro" è attiva. In questo caso il TNC fornisce la
coordinata del punto da tastare nel sistema ruotato.
