HEIDENHAIN TNC 406, TNC 416 139
8.4 Cicli di er
osione
Ciclo 16 ORBIT
Il ciclo 16 ORBIT è un ciclo di lavorazione che permette una
programmazione facile della regolazione dello spegnimento dell'arco e
del movimento dell'elettrodo.
Nel Ciclo 16 PROFILO si programmano:
„
l'asse di erosione
„ la profondità di erosione
„ la funzione ausiliaria M
„ il raggio di allargamento RAD
„ il senso di rotazione DIR
„ il modo di allargamento PAT
„
la strategia di spegnimento dell'arco SPO
Per la definizione del ciclo si possono utilizzare anche parametri Q.
Asse e profondità di erosione
Con l’asse di erosione si definisce parallelamente a quale asse di
coordinata verrà eroso in profondità.
Il segno della profondità di erosione definisce se la direzione di lavoro
corrisponde alla direzione dell'asse di coordinata positivo (profondità
+) o all'asse negativo (profondità –).
La profondità di erosione può essere inserita in valori assoluti o
incrementali.
la funzione ausiliaria M
Nel Ciclo 16 ORBIT può essere inserita una funzione ausiliaria, p.es.
M36 (erosione ON).
Raggio di allargamento RAD
Il TNC accosta l'elettrodo in direzione radiale (perpendicolare alla
profondità di erosione) per il raggio di allargamento.

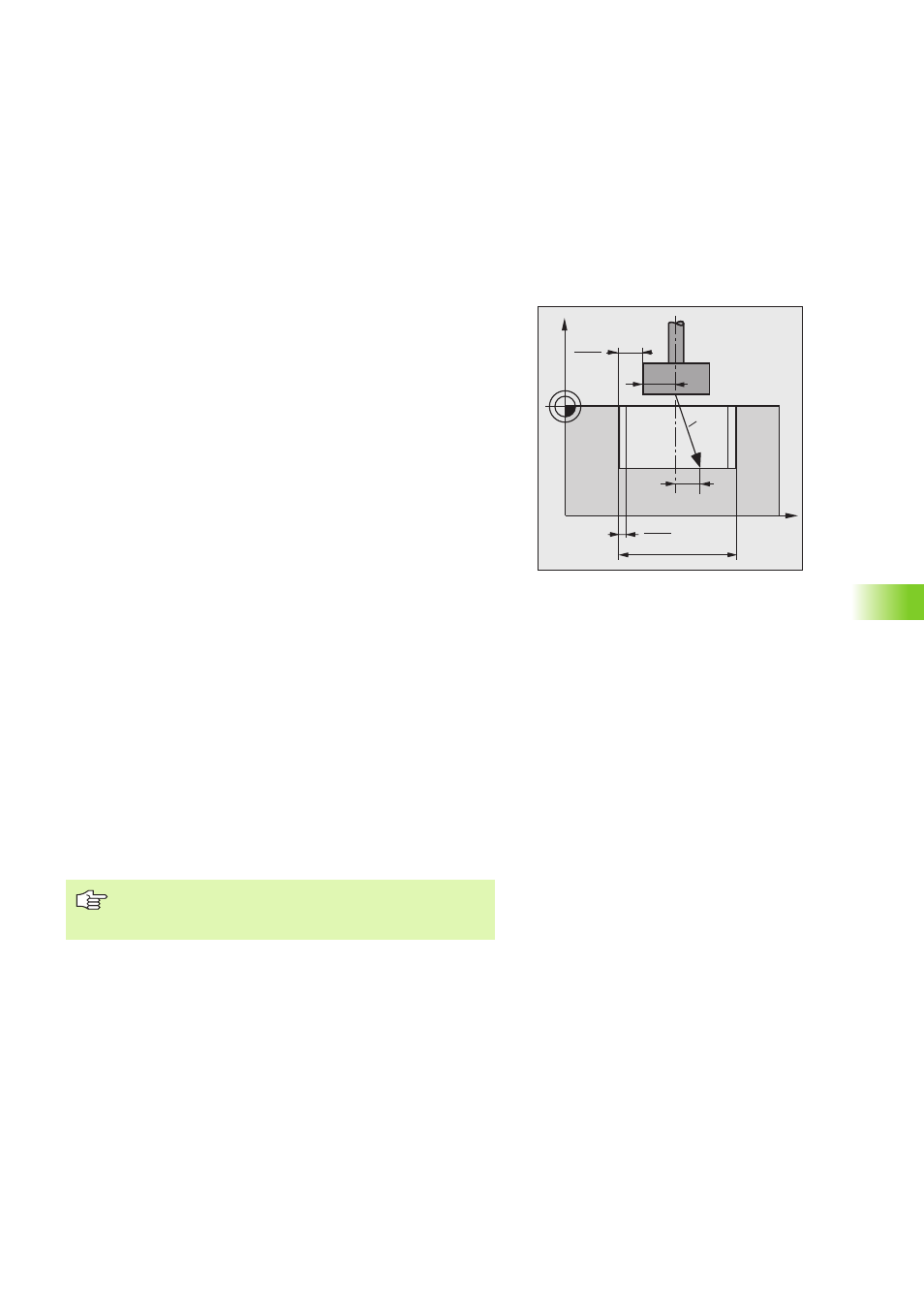

Calcolo del raggio di allargamento RAD
Se il diametro D del disco è noto, il raggio di allargamento RAD può
essere facilmente calcolato dalle seguenti grandezze:
„ diametro D del disco
„
sottodimensione UM dell'elettrodo
„ sottodimensione minima UNS dell'elettrodo
„ raggio Re dell'elettrodo
RAD = 0,5 • (UM – UNS) = 0,5 • D – Re – 0,5 • UNS
Senso di rotazione DIR
Movimento di erosione in senso antiorario: DIR = 0
Movimento di erosione in senso orario: DIR = 1
X
Z
RAD
UM
2
D
Re
UNS
2
V
Il raggio dell’elettrodo Re deve essere maggiore del raggio
di allargamento RAD, altrimenti la tasca (disco) non viene
completamente erosa.
