158 8 Programmazione: Cicli
8.5 Cicli per la con
v
ersione delle coor
dinat
e
LAVORAZIONE SPECULARE (CICLO 8)
Applicazione
Il ciclo permette l’esecuzione speculare di una lavorazione nel piano di
lavoro.
Inserimento
Si deve inserire l’asse da ribaltare.
L'asse elettrodo non può essere ribaltato.
Disattivazione
Rispondendo NO ENT alla domanda di dialogo SPECULARITA' il ciclo
viene annullato.
Azione
La lavorazione speculare si attiva alla sua definizione nel programma.
La lavorazione speculare è visualizzata nell'indicazione di stato
mediante l'indice S sugli assi ribaltati.
„ Ribaltando un asse cambia il senso di rotazione dell'elettrodo.
„ Ribaltando due assi il senso di rotazione rimane invariato.Questo
non vale per i cicli di lavorazione.

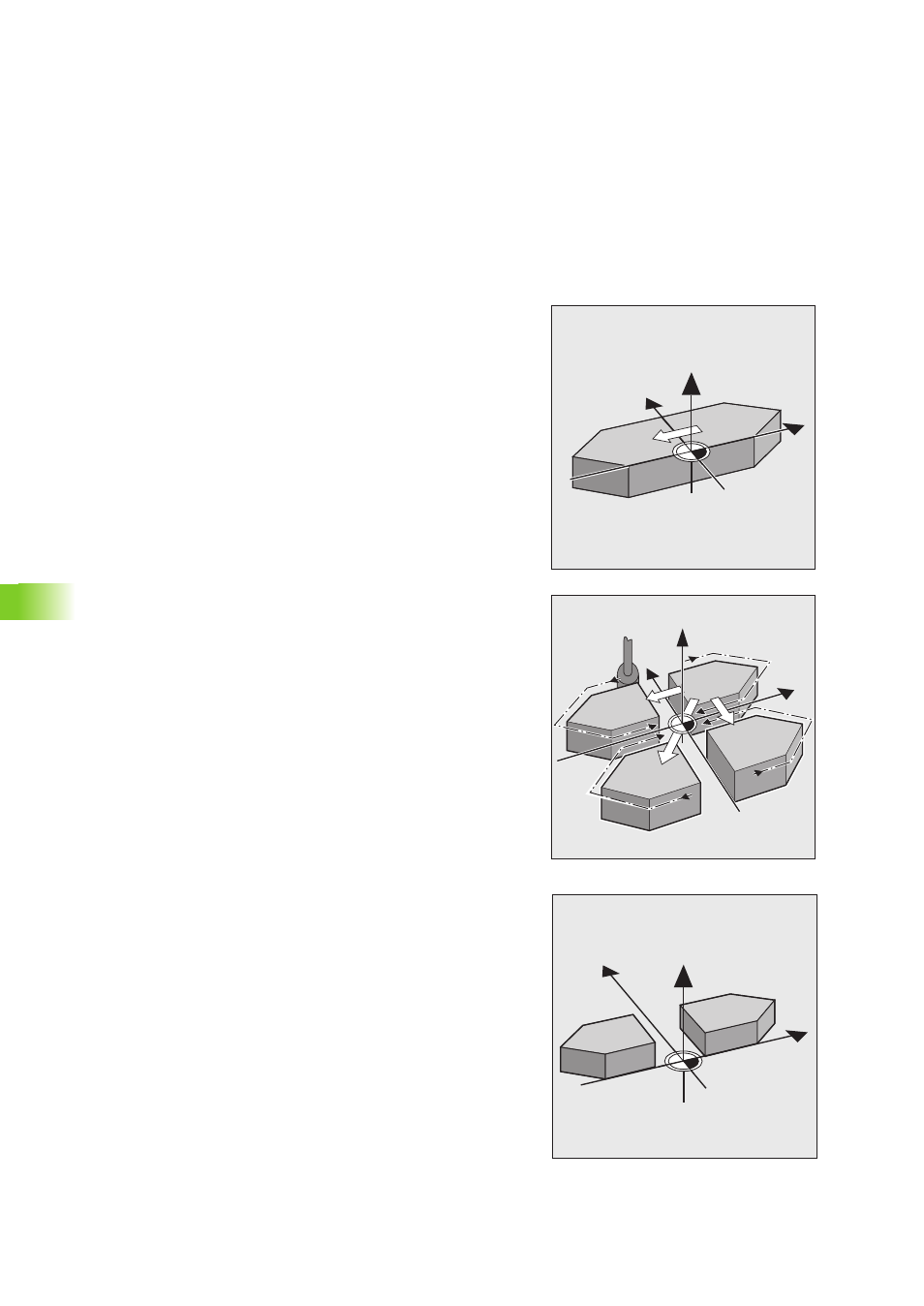

L'operazione di ribaltamento dipende dalla posizione dell'origine:
„ Quando l'origine si trova sul profilo da ribaltare:
il pezzo viene ribaltato intorno all'asse (vedere figura in alto).
„ Quando l'origine si trova al di fuori del profilo da ribaltare:
il pezzo viene anche spostato (vedere figura in basso).
Y
X
Z
Y
X
Z
Y
X
Z
