160 8 Programmazione: Cicli
8.5 Cicli per la con
v
ersione delle coor
dinat
e

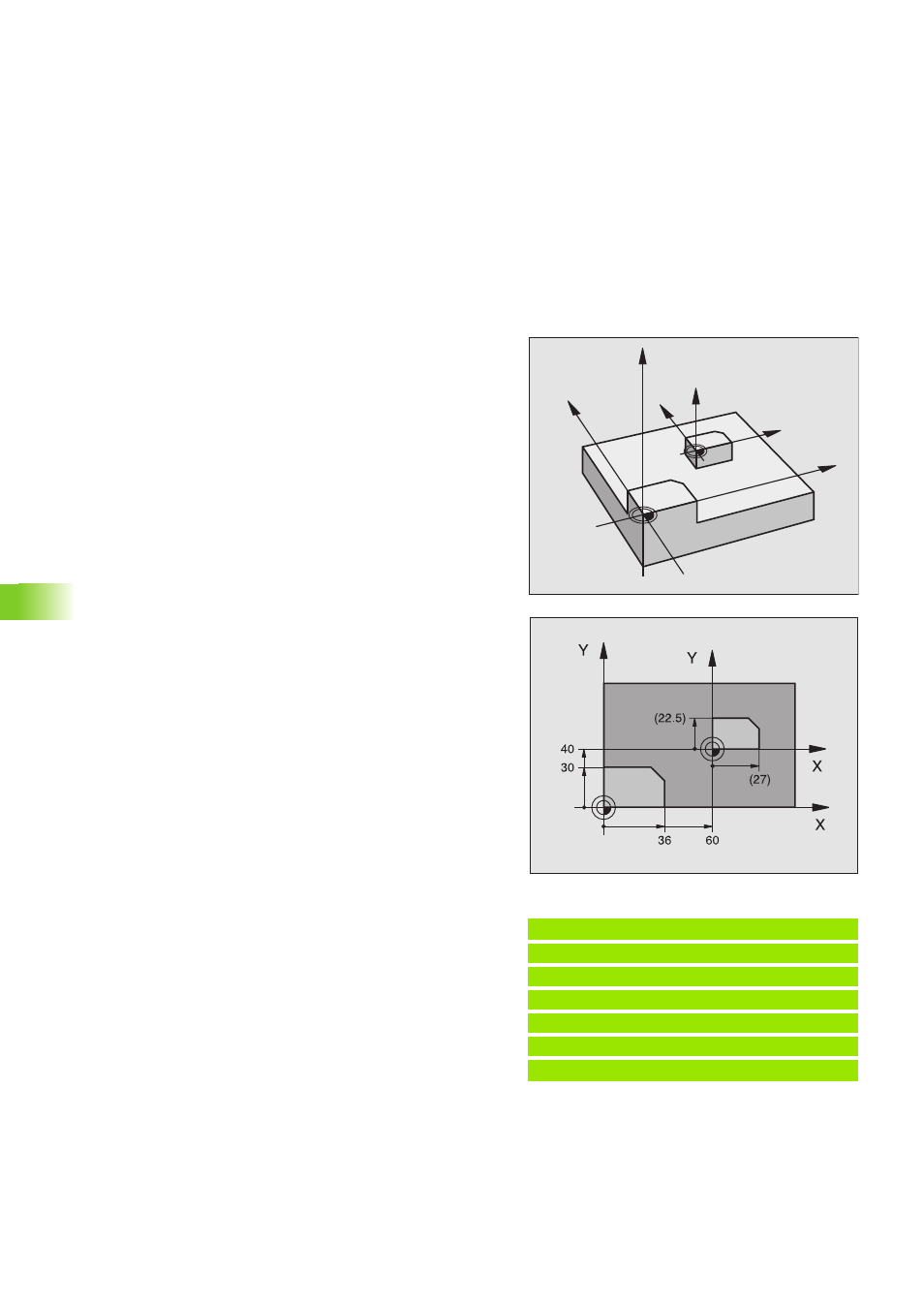

FATTORE DI SCALA (Ciclo 11)
Applicazione
Nell'ambito di un programma è possibile ingrandire o ridurre i profili. In
questo modo si può tener conto, p.es., dei fattori di ritiro o di
sovrametallo.
Azione
Il fattore di scala risulta attivo alla definizione del ciclo:
„ nel piano di lavoro o contemporaneamente per tutti i tre assi delle
coordinate (in funzione di MP7410)
„ per tutte le quote impostate nei cicli
„
anche per gli assi paralleli U, V e W
Nell'indicazione di stato il fattore di scala viene evidenziato con SCL
Dati da inserire
Inserire il fattore SCL (inglese: scaling). Il TNC moltiplica per questo
fattore SCL le coordinate e i raggi (come descritto al punto
"Attivazione").
Ingrandimento: SCL größer als 1 bis 99,999 999
Riduzione: SCL minore di 1 fino a 0,000 001
Disattivazione
Il fattore di scala si annulla con il fattore 1.
Premessa
Prima di un ingrandimento o di una riduzione è consigliabile spostare
l'origine su uno spigolo o su un angolo del profilo.
Esempio: Blocchi NC
11 CALL LBL1
12 CYCL DEF 7.0 ORIGINE
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 FATTORE DI SCALA
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL1
Z
Z
X
X
Y
Y
