HEIDENHAIN TNC 406, TNC 416 97
6.4 T
raiet
to
ri
e – Coor
dinat
e car
tesiane

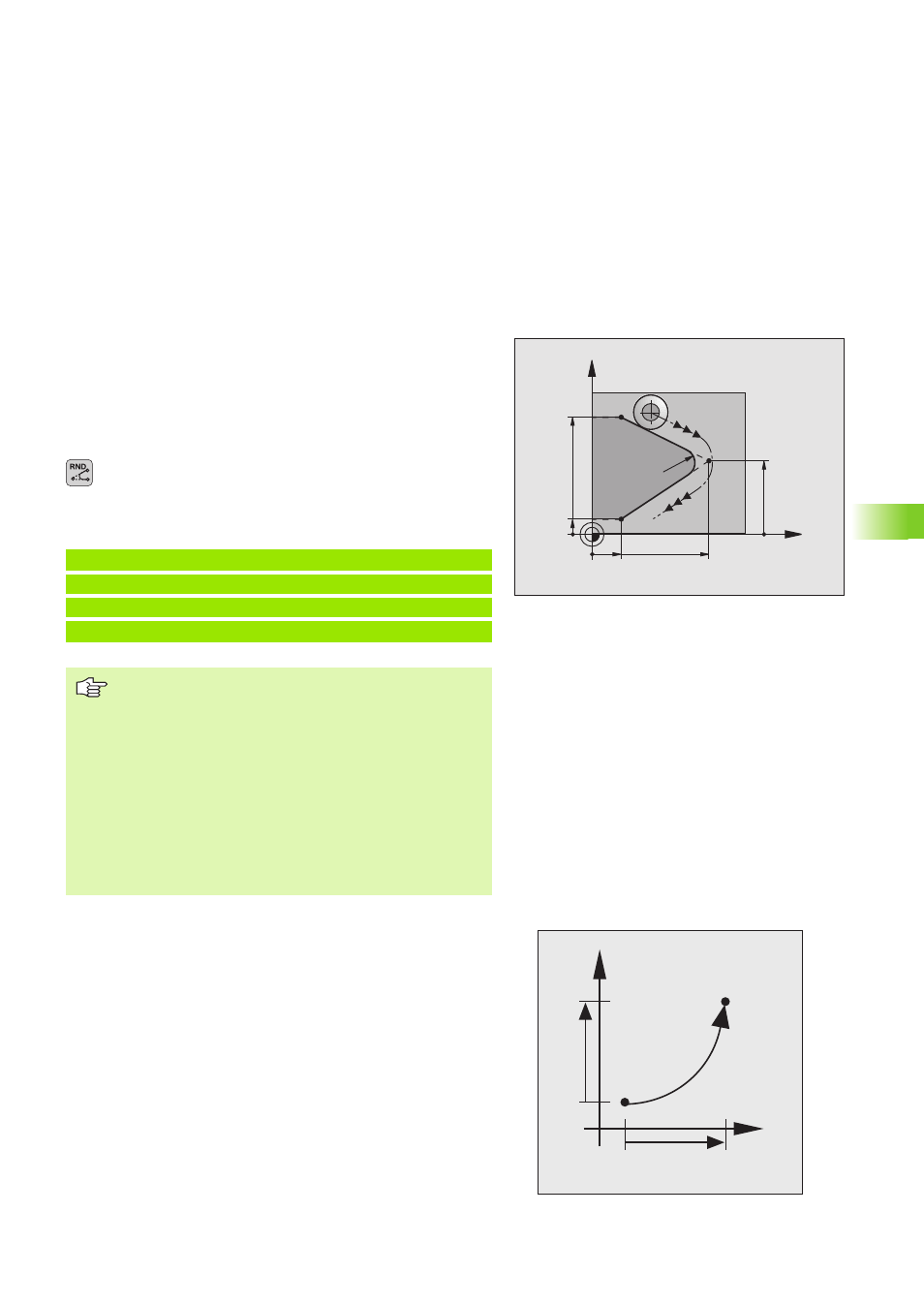

Arrotondamento di spigoli RND
Con la funzione RND si possono arrotondare gli spigoli di un profilo.
L’utensile si sposta su una traiettoria circolare con raccordo
tangenziale sia all’elemento di profilo precedente sia a quello
successivo.
Il cerchio di arrotondamento deve poter essere eseguito con l’utensile
attuale.
8 Raggio di arrotondamento : Raggio dell’arco di cerchio
Se necessario:
8 Avanzamento F (attivo solo nel blocco RND)
Esempio di blocchi NC
Cerchi e Archi di cerchio - generalità
Per i movimenti circolari il TNC sposta contemporaneamente due assi
della macchina (questi possono essere anche gli assi ausiliari U,V o W)
in modo tale che l’elettrodo si muova rispetto al pezzo secondo una
traiettoria circolare.
5 L X+10 Y+40 RL F M
6 L X+40 Y+25 R F M
7 RND R5 R F M
8 L X+10 Y+5
Nelle istruzioni precedenti e successive devono essere
programmate entrambe le coordinate del piano nel quale
l'arrotondamento verrà eseguito. Se si esegue la
lavorazione del profilo senza correzione del raggio utensile
occorre programmare entrambe le coordinate del piano di
lavoro.
Lo spigolo non viene lavorato.
L'avanzamento programmato in un blocco RND è attivo
solo in questo blocco. Dopo il blocco RND ridiventa attivo
l'avanzamento programmato nel blocco precedente.
I blocchi RND possono essere utilizzati anche per
l'avvicinamento raccordato ad un profilo.
X
Y
40
40
R5
5
10
25
Y
X
