HEIDENHAIN TNC 406, TNC 416 115
6.5 T
raiet
to
ri
e – Coor
dinat
e polar
i

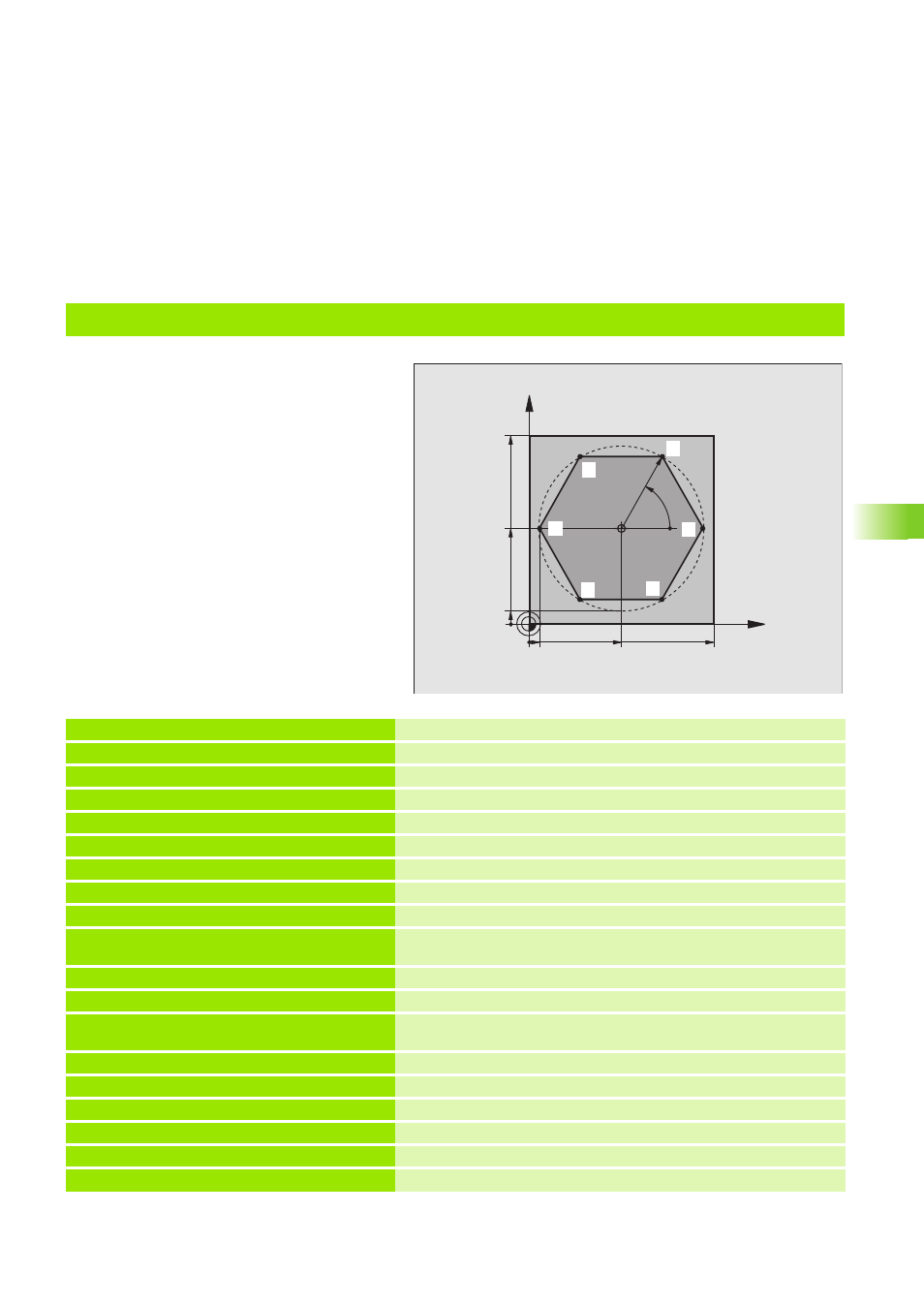

Esempio: Traiettoria lineare con coordinate polari
0 BEGIN PGM ESAGONO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione del pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATORE Ciclo GENERATORE (vedere "Ciclo 1 GENERATORE", pag. 133)
4 CYCL DEF 1.1 P-TAB CUST1 Tabella erosioni desiderata, p.es. Tabella CUST1
5 CYCL DEF 1.2 MAX=6 MIN=6 Definizione livello di potenza
6 TOOL DEF 6 L+0 R+15 Definizione elettrodo nel programma
7 TOOL CALL 6 Z U+1,5 Chiamata elettrodo nell’asse di accostamento, sottodimensione 1,5 mm
8 CC X+50 Y+50 Definizione punto di riferimento per coordinate polari
9 L Z+100 C+0 R0 F MAX M37 Disimpegno nell’asse di accostamento, rotazione dell’elettrodo;
erosione OFF
10 LP PR+80 PA-190 R0 F MAX Preposizionamento in X e Y; rapido
11 L Z-10 R0 F M Posizionamento alla profondità di lavoro
12 LP PR+45 PA+180 RL M36 Posizionamento sul primo punto del profilo con correzione del raggio;
erosione ON
13 LP PR PA+120 R F M Posizionamento sul punto 2
14 LP PR PA+60 R F M Posizionamento sul punto 3
15 LP PR PA+0 R F M Posizionamento sul punto 4
16 LP PR PA-60 R F M Posizionamento sul punto 5
17 LP PR PA-120 R F M Posizionamento sul punto 6
18 LP PR PA+180 R F M Posizionamento sul punto 1
X
Y
50 100
50
CC
5
100
R45
60°
5
1 1
1 2
1 3
1 4
1 5 1 6
