94 6 Programmazione: Programmazione di profili
6.4 T
raiet
to
ri
e – Coor
dinat
e car
tesiane

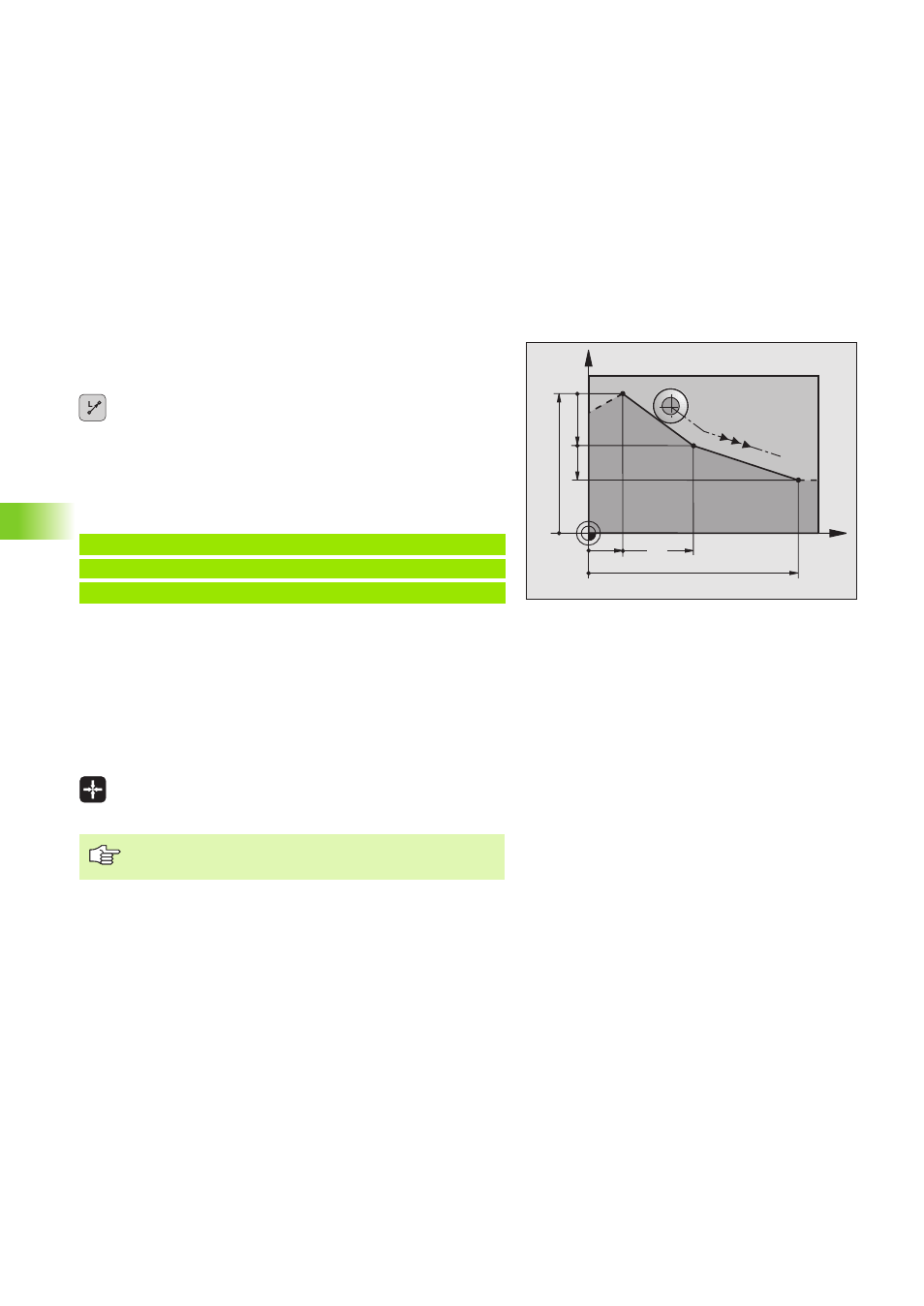

Retta L
Il TNC sposta lungo una retta l’utensile dalla sua posizione attuale al
punto finale della retta. Il punto di partenza corrisponde al punto finale
del blocco precedente.
8 Coordinate del punto finale della retta
Se necessario:
8 Correzione del raggio RL/RR/R0
8 Avanzamento F
8 Funzione ausiliaria M
Esempio di blocchi NC
Conferma della posizione reale
Un blocco lineare (blocco L) può essere generato anche con il tasto
"CONFERMA DELLA POSIZIONE REALE":
8 Portare l'utensile nel modo operativo FUNZIONAMENTO
MANUALE sulla posizione da confermare
8 Commutare su MEMORIZZAZIONE/EDITING PROGRAMMA
8 Selezionare il blocco di programma dopo il quale si desidera inserire
il blocco L
8 Premere il tasto "CONFERMA DELLA POSIZIONE
REALE"; il TNC genererà un blocco L con le coordinate
della posizione reale
7 L X+10 Y+40 RL F M
8 L IX+20 IY-15 R F M
9 L IX+20 IY-10 R F M
Il numero degli assi che il TNC deve memorizzare nel
blocco L è da definirsi con la funzione MOD.
X
Y
60
15
40
10
10
20
