Configurazione della torCia per maCChina
powermax
105 Manuale di manutenzione 6-7
Montaggio della torcia
A seconda del tipo di banco da taglio in uso, potrebbe essere necessario smontare la torcia per metterla nella guida e
montarla. Se la guida del banco da taglio è sufficientemente ampia da consentire di far passare la torcia senza dover
rimuovere il corpo torcia dal cavo, eseguire tale operazione e colle GAre quindi la torcia al carrello torcia attenendosi alle
istruzioni del produttore.
Nota: Le torce per macchina Duramax possono essere montate su un’ampia varietà di banchi X-Y, impianti
motorizzati, smussatrici per tubi e altre apparecchiature. Installare la torcia attenendosi alle istruzioni del
produttore e seguire le istruzioni riportate di seguito per smontare la torcia, se necessario.
Se si necessita smontare e rimontare la torcia, fare riferimento alle figure nella pagina 6-4 Componenti della torcia per
macchina e seguire queste istruzioni.
Nota: Quando si smontano e rimontano i componenti della torcia, mantenere la stessa orientazione tra la testa
della torcia e il cavo torcia. Girare la testa della torcia in relazione al cavo torcia può provocare danni.
1. Scolle GAre il cavo torcia dal generatore e rimuovere i consumabili dalla torcia.
2. Svitare il corpo del pressacavo dal dado del pressacavo e far scorrere il corpo del pressacavo lungo il cavo torcia.
3. Svitare il dado del pressacavo dal manicotto di posizionamento (torcia per macchina a lunghezza completa) e far
scorrere il dado lungo il cavo torcia.
4. Svitare il manicotto di posizionamento dall’accoppiatore.
5. Svitare l’accoppiatore dal manicotto di supporto.
6. Rimuovere le tre viti dal lato del manicotto di supporto con i consumabili e far scorrere il manicotto di supporto fuori
dalla parte anteriore del corpo torcia.

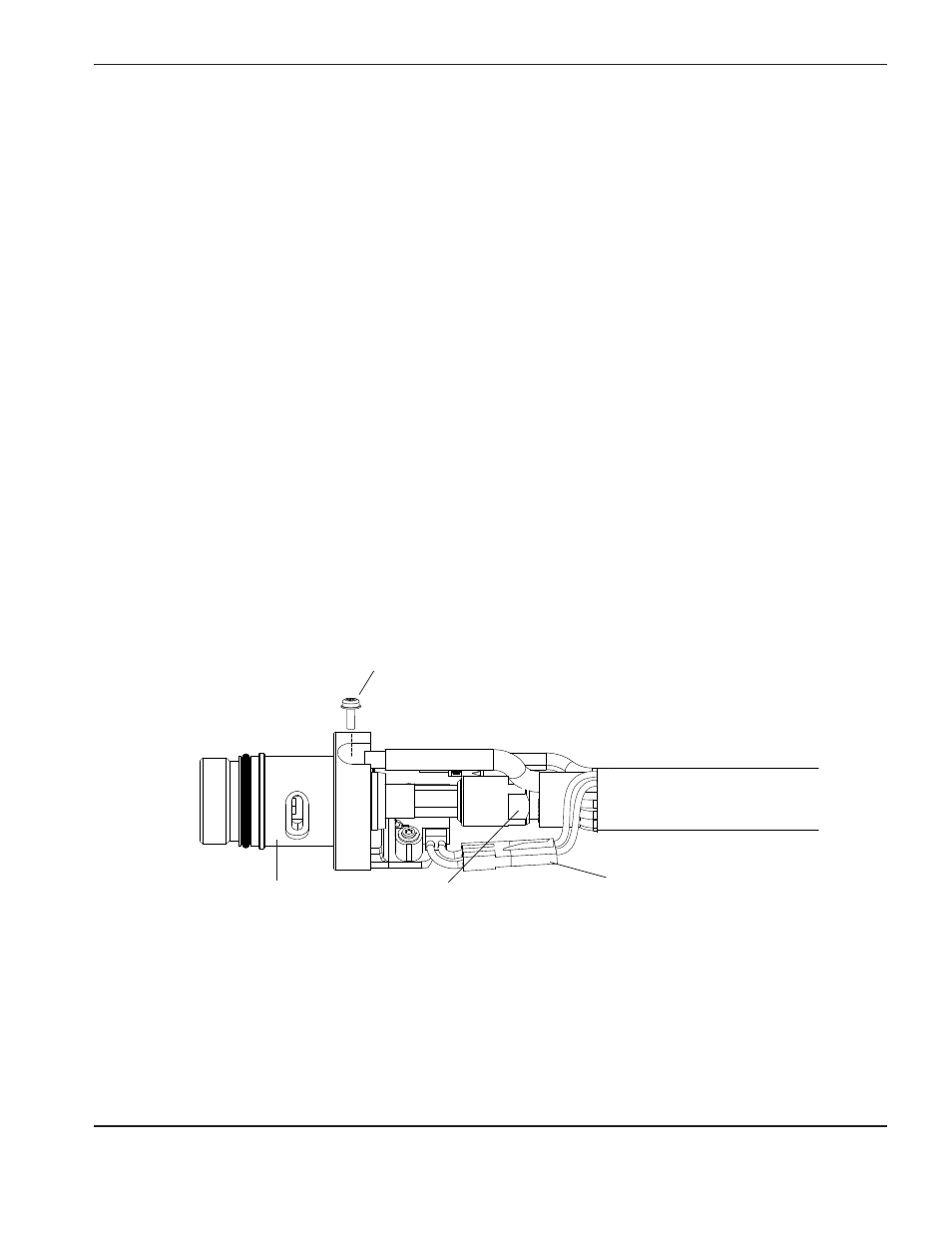

Colle GAmento della
linea di alimentazione
del GAs
Testa della torcia
Vite terminale filo pilota
Connettore a filo
per il sensore del
cappuccio
7. Scolle GAre il connettore a filo per il sensore del cappuccio.
8. Utilizzare un cacciavite con taglio a croce n. 2 per rimuovere la vite che assicura il filo pilota della torcia al corpo torcia.
9. Utilizzare chiavi da 1/4 poll. e da 3/8 poll., o chiavi inglesi, per allentare il dado che assicura la linea di alimentazione
del GAs al cavo torcia. Riporre il corpo torcia da un lato.
Nota: Rivestire l’estremità della linea del GAs sul cavo torcia con nastro per impedire l’ingresso nella linea del
GAs di particelle di sporco e altri agenti contaminanti quando si instrada il cavo attraverso la guida.
