RiceRca guasti e test di sistema
powermax
105 Manuale di manutenzione 8-43

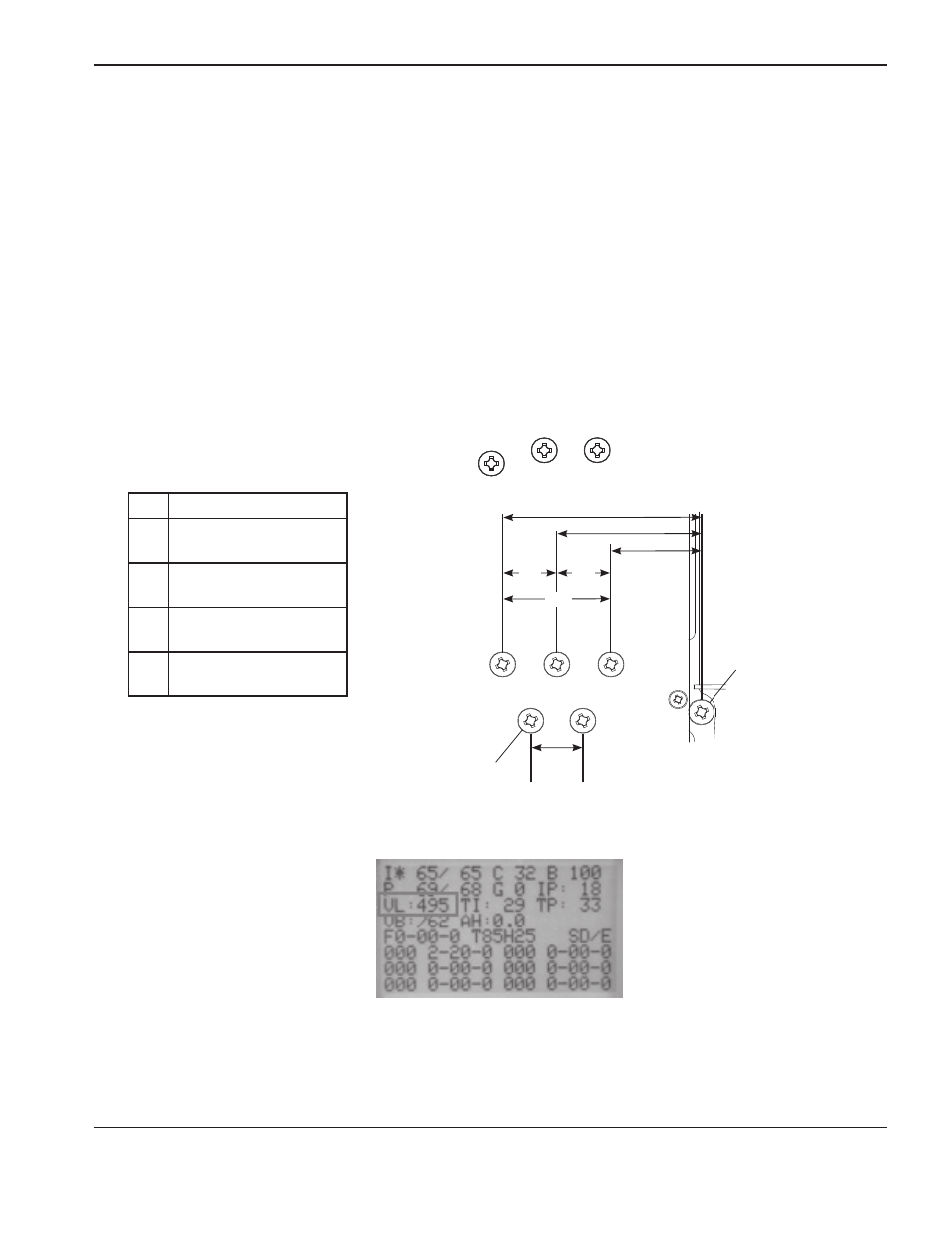

Test 1 – Tensione di alimentazione
Sintomo: guasto di tensione (0-60-0, -1 o -2)
• Verificare la tensione di linea sulla parte superiore dell’interruttore di alimentazione (S1) con l’interruttore
in posizione OFF (spento).
• Verificare la tensione di alimentazione e il ponte dei diodi di ingresso con l’interruttore in posizione ON (acceso).
- La tensione CA tra due cavi di ingresso deve essere uguale alla tensione di linea.
• Se la tensione è adeguata all’interruttore di alimentazione, mentre è bassa sul ponte diodo in ingresso, sostituire
l’interruttore di alimentazione.
• Verificare la tensione di uscita e il ponte dei diodi di ingresso.
- VCC di uscita = Tensione di linea x 1,414 VCC.
Nota: tutti i valori sono ±15%.
Trifase
L1 Nero (CSA)
Marrone (CE)
L2 Bianco (CSA)
Nero (CE)
L3 Rosso (CSA)
Grigio (CE)
PE Verde (CSA)
Verde/giallo (CE)
• Se si verifica un guasto e il valore di uscita del ponte di diodi è corretto:
- Visualizzare la schermata di manutenzione e confermare che il valore “TL” sia ±15% della tensione di linea CA.
• Se si verifica un guasto e il valore “TL” è corretto:
- Verificare la scheda DSP sostituendola con una scheda funzionante.
- Se il problema non è costituito dalla scheda DSP, sostituire il pannello generatore e il modulo IGBT PCF
(solo unità CSA e 230-400 V CE).
TL
3 ingressi a terra
TL/1,732
Terra
Filo nero
TL TL
TL
X 1,414
TL = Tensione di linea in ingresso
