RiceRca guasti e test di sistema
8-46
powermax
105
Manuale di manutenzione

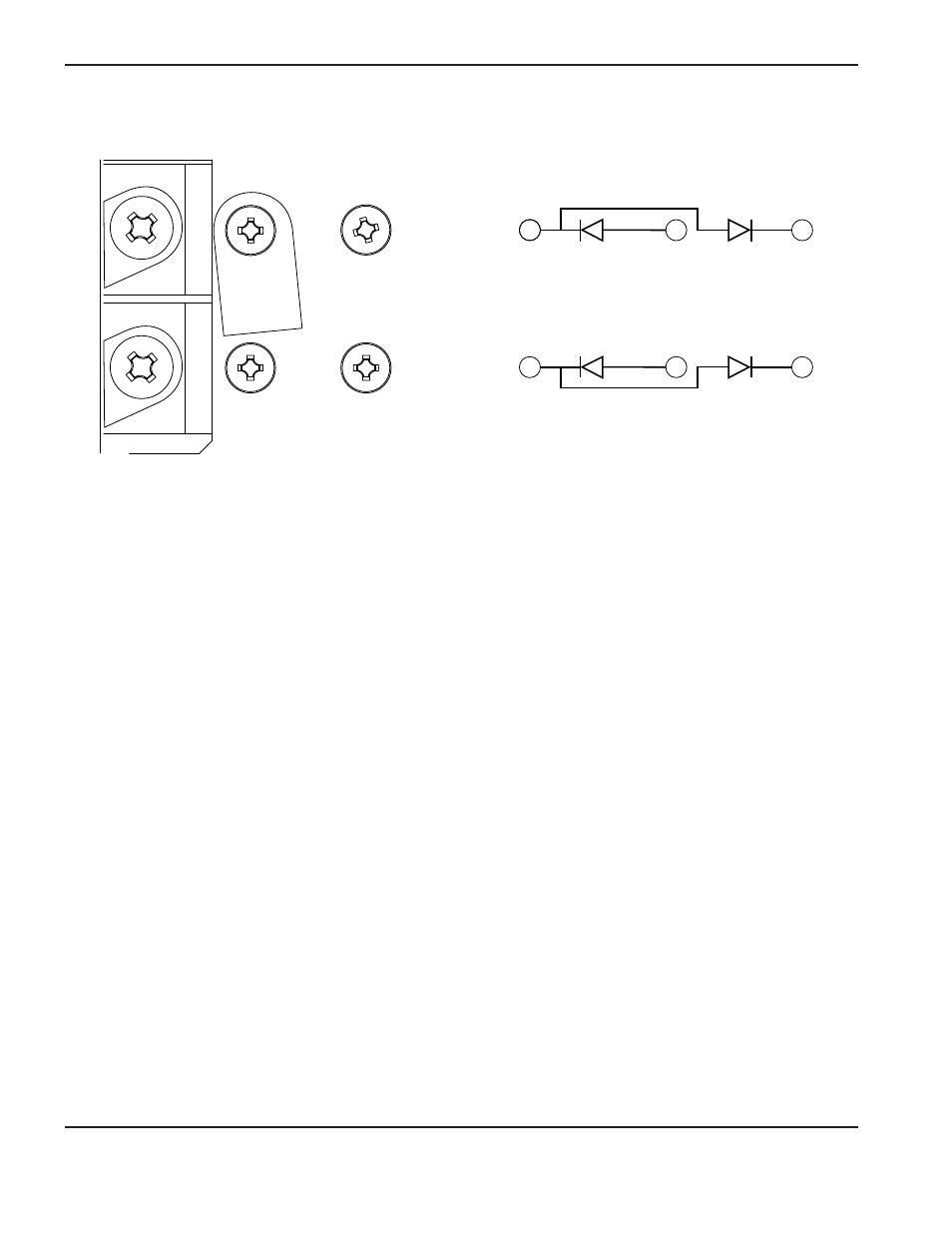

Test 3 – Diodi di uscita
• Disconnettere l’interruttore di alimentazione dal sistema e scollegare il cavo di alimentazione.
• Controllare i quattro diodi che compongono il ponte con un ohmetro con il diodo in modalità di test.
• Per ciascun diodo, il valore deve essere “aperto” (resistenza molto alta) con i cavi del misuratore in una
direzione e da 0,1 V a 1,0 V con i cavi del misuratore invertiti.
- Un diodo viene cortocircuitato se il valore è inferiore a 0,1 V. Sostituire entrambi i ponti.
- Un diodo è aperto se il valore è maggiore di 1,0 V in entrambe le direzioni. Sostituire entrambi i ponti.
Nota: in ciascun caso, il filo comune (nero) deve trovarsi su 3.
3
2
1
3
2
1
3
2
1
3
2
1
