SoStituzione componente generatore
9-42
powermax
105 Manuale di manutenzione
J6 J5 J3 J2 J1
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11
B
R
J28 C152 C151
TP7
TP9
TP8
W
R
B

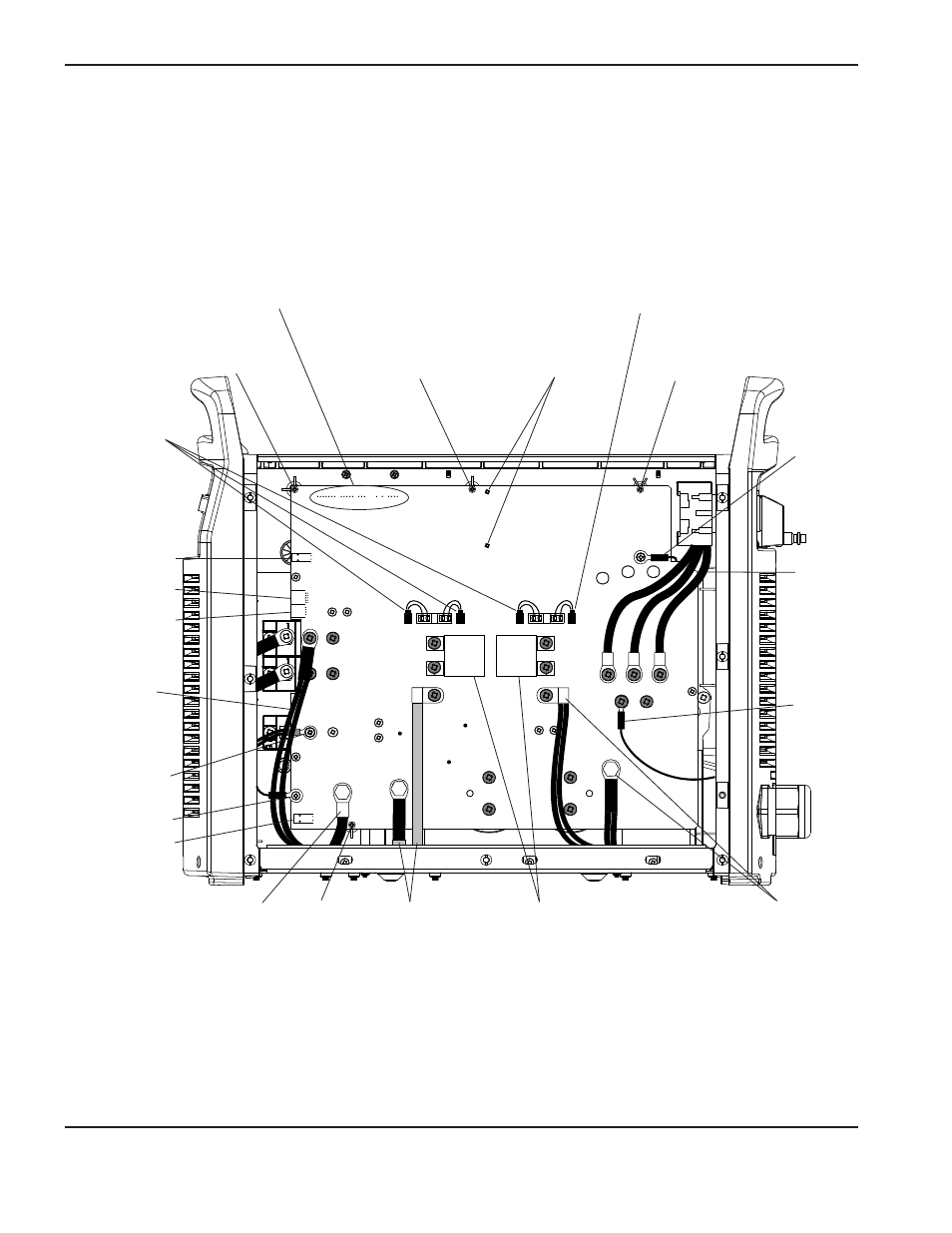

J6, J5, J3, J2 e J1
Condensatori 3uF
Viti di montaggio
del trasformatore
Connettori
comando gate
Connettore J11
Connettore J17
Connettore J18
Collegamento del sensore
della temperatura PFC
Vite di montaggio
della scheda
Vite di montaggio
della scheda
Vite di montaggio
della scheda
Vite
di montaggio
della scheda
Fili
trasformatore
Fili
resistenza di
smorzamento
Fili induttore PFC
Fili induttore
di uscita
Cavo di massa
Pannello generatore 200–600 V CSA
Connettore J32
Fili ugello
Filo elettrodo
Fili
resistenza di
smorzamento
Fili del-
l’alimentazione
CA (3)
