SoStituzione componenti torcia
10-12
powermax
105 Manuale di manutenzione
Sostituire il corpo torcia
Fare riferimento alle illustrazioni della pagina precedente e seguire le seguenti istruzioni.
1. Utilizzare un cacciavite con taglio a croce per rimuovere la vite che fissa il filo dell’arco pilota della torcia al corpo
torcia.
2. Utilizzare due chiavi per allentare il raccordo del gas che fissa il corpo torcia al cavo torcia.
3. Applicare del Loctite
® 263 (330103) alla filettatura del raccordo del tubo del gas sul corpo torcia. Fare attenzione
a non far cadere il Loctite sulla superficie conica del raccordo del tubo del gas in quanto potrebbe danneggiare

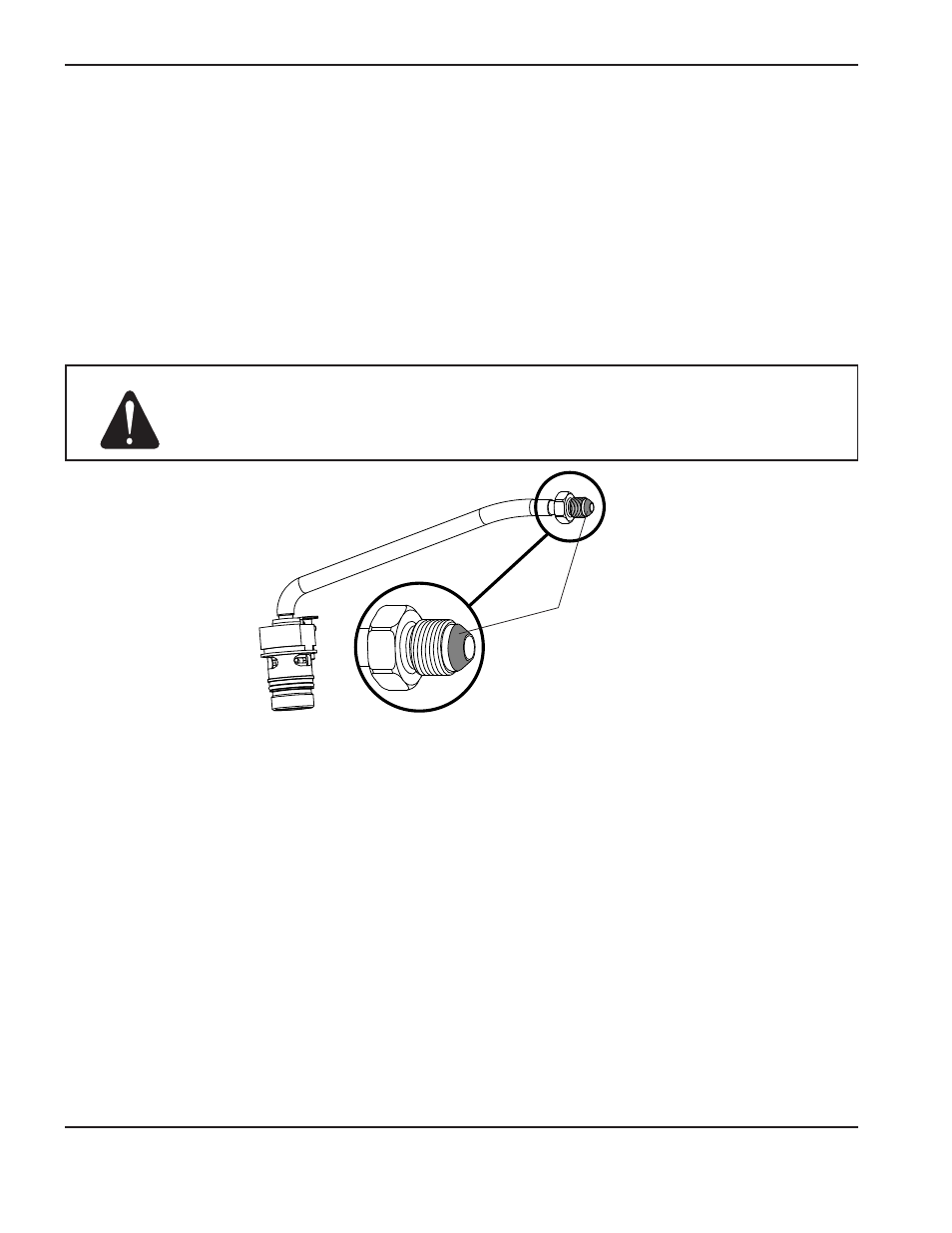

la torcia. Vedere la figura sotto.
Attenzione: evitare di far cadere il Loctite sulla superficie conica del raccordo del tubo del gas
in quanto potrebbe danneggiare la torcia. Se il Loctite entra in contatto con questa
superficie, rimuoverlo immediatamente.
Superficie conica del
raccordo del tubo del gas
4. Inserire il corpo torcia nel cavo torcia.
5. Utilizzare due chiavi per serrare a 69,1 kg cm il raccordo del gas che fissa il corpo torcia al cavo torcia.
6. Utilizzare un cacciavite con taglio a croce per serrare a 5,76 kg cm la vite che fissa il filo dell’arco pilota della torcia
al corpo torcia.
Nota: per evitare che il filo dell’arco pilota venga schiacciato tra le maniglie, piegare il terminale del filo
dell’arco pilota in modo che si trovi sotto il tubo del gas del corpo torcia.
