SoStituzione componente generatore
9-18
powermax
105 Manuale di manutenzione
Sostituire il connettore del cavo di lavoro
1. Usando la lama di un rasoio o un coltello affilato, tagliare a fettine il parapolvere da un’estremità all’altra, facendo
attenzione a non tagliare il cavo di lavoro.
2. Rimuovere il parapolvere dal connettore del cavo di lavoro.

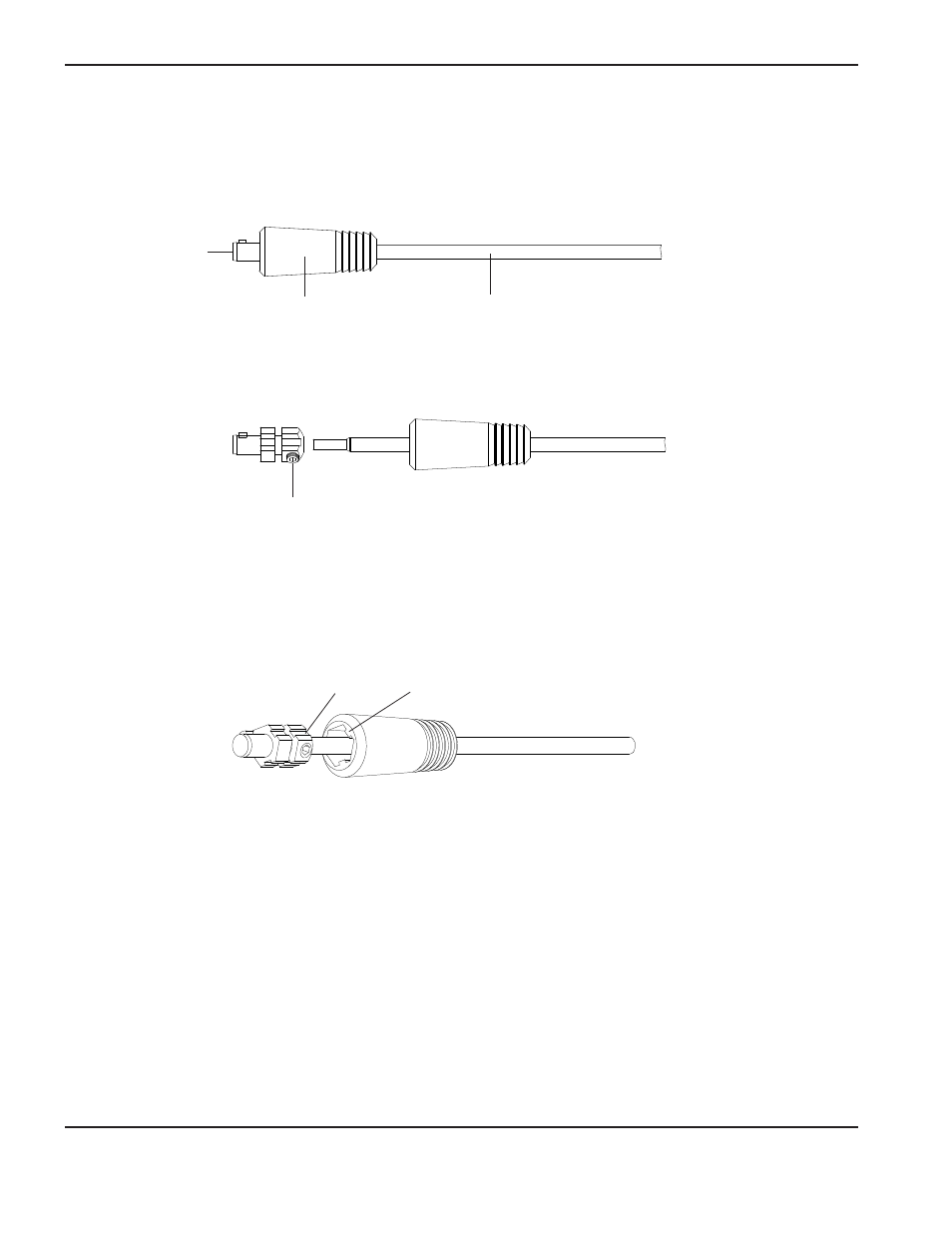

Connettore del cavo
di massa
Parapolvere Cavo di massa
3. Allentare le viti del connettore del cavo di lavoro e tirare il cavo di lavoro fuori dal connettore.
4. Far scivolare il nuovo parapolvere sul cavo di lavoro.
Vite di regolazione
5. Inserire l’estremità del cavo di lavoro nel nuovo connettore del cavo di lavoro.
6. Stringere le viti a 115,2 kg cm.
7. Allineare le linguette del parapolvere con gli intagli corrispondenti nel connettore del cavo di lavoro.
8. Far scivolare il parapolvere sul cavo di lavoro fino a completo inserimento.
Intaglio Linguetta
