SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-69
Sostituire la presa del cavo di lavoro
1. Rimuovere il bullone che fissa il cavo di lavoro alla
relativa presa.
2. Rimuovere il dado e la rondella che fissano la presa
del cavo di lavoro al pannello terminale frontale.
3. Tirare la presa del cavo di lavoro dal pannello
terminale frontale.
4. Inserire l’estremità filettata della nuova presa del
cavo di lavoro nell’apertura del pannello terminale
frontale, tenendo la scanalatura rivolta verso l’alto,
fino a completo inserimento.
5. Sistemare la rondella sopra la presa del cavo
di lavoro all’interno del generatore.
6. Serrare il dado nella presa del cavo di lavoro.
7. Fissare il cavo di lavoro alla presa del cavo di lavoro
serrando il bullone.

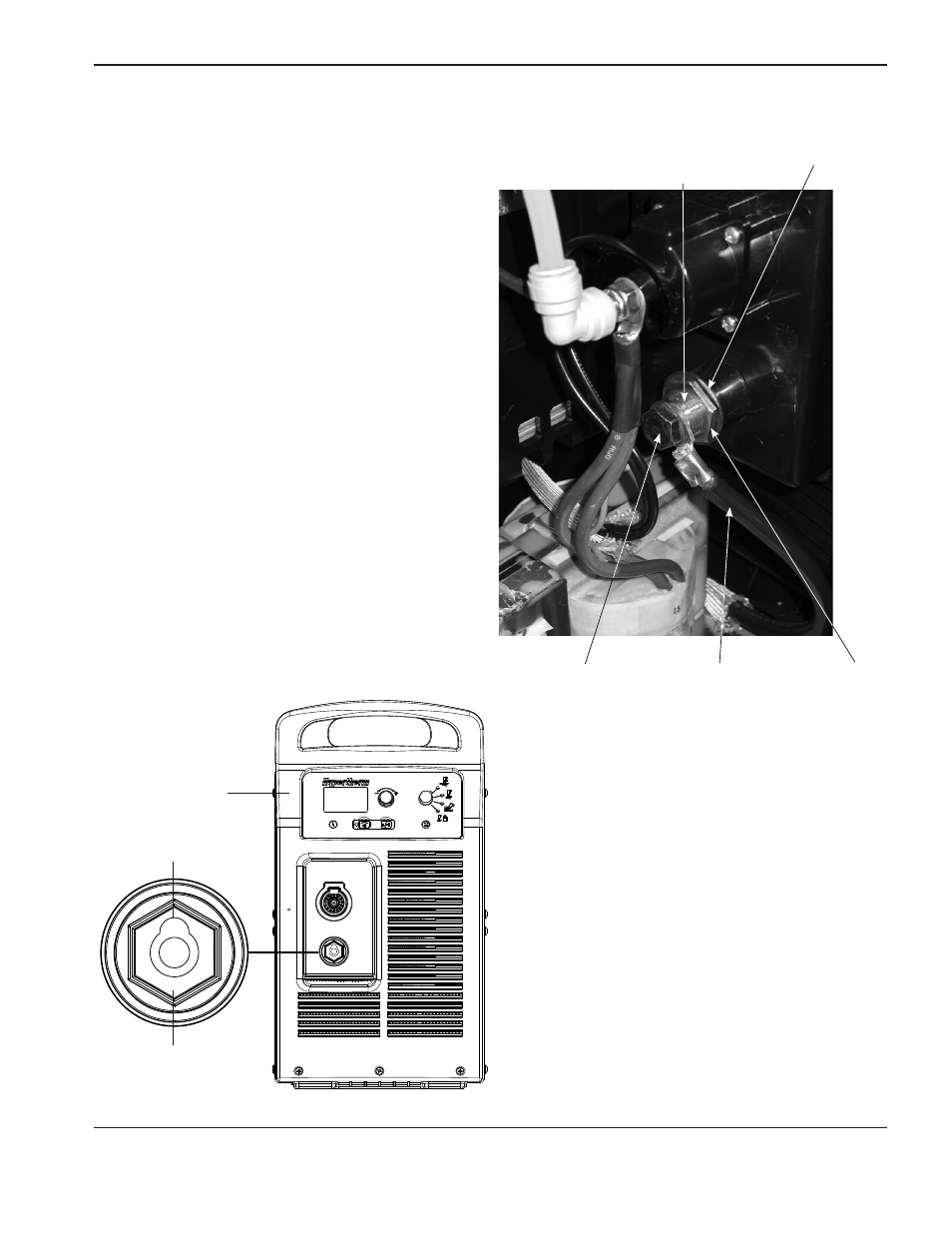

Scanalatura verso l’alto
Presa del cavo di lavoro
Pannello
terminale frontale
Bullone Dado
Rondella
Cavo di lavoro
Presa del cavo di lavoro
