SoStituzione componente generatore
powermax
105
Manuale di manutenzione
9-33

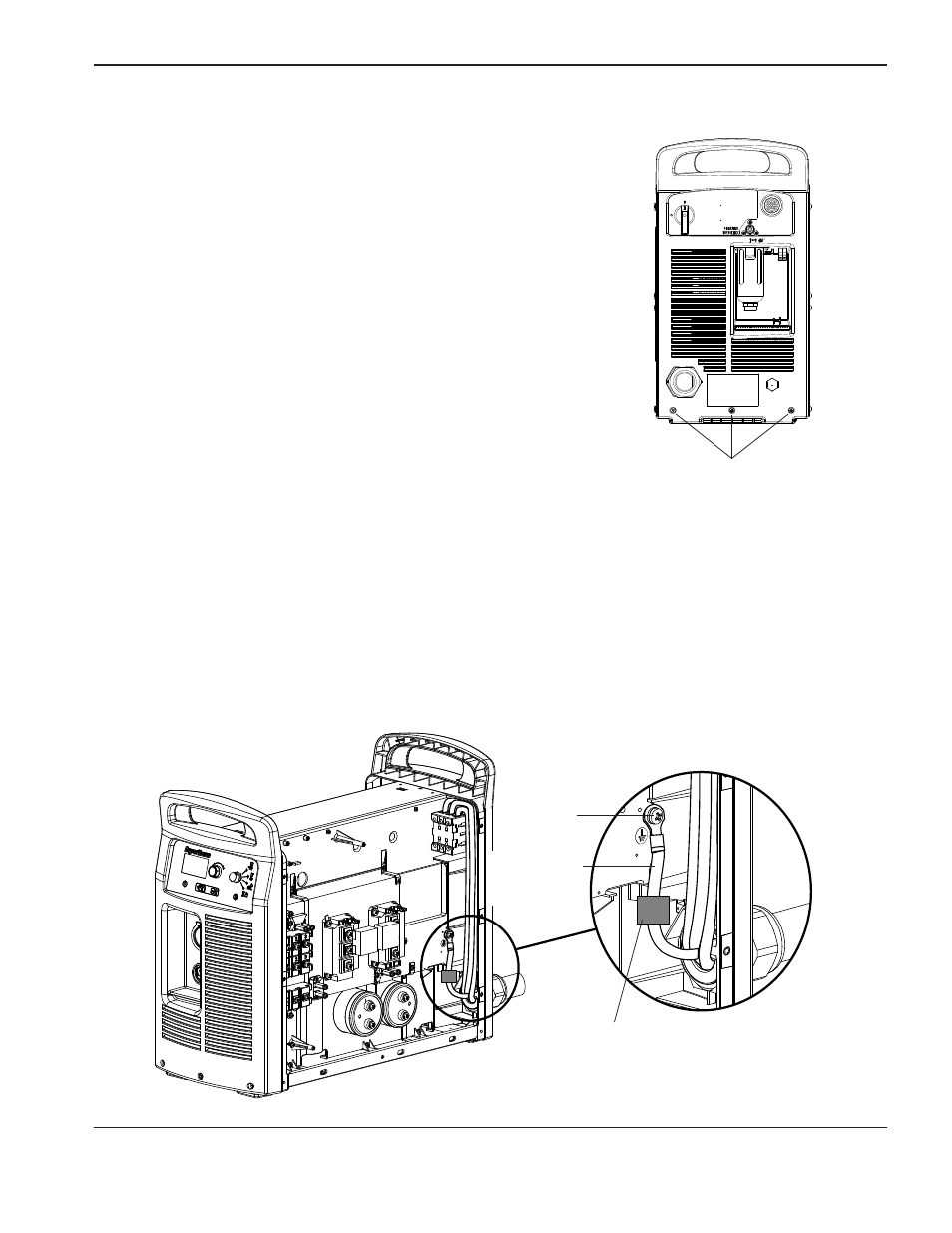

Rimuovere il cavo di alimentazione
1. Rimuovere le tre viti di montaggio dalla base del pannello terminale
posteriore.
Viti di montaggio del
pannello terminale posteriore
2. Rimuovere la vite che fissa il filo di messa a terra al dissipatore di calore.
Nota: i modelli CE hanno un’anima in ferrite installata sul filo di messa a terra. I modelli CSA e CCC non hanno
un’anima in ferrite sul filo di messa a terra.
Il pannello di alimentazione viene rimosso per mostrare il collegamento del filo di messa a terra sul
dissipatore di calore.
Filo di messa
a terra
Anima in ferrite
(Modelli CE)
Vite
