RiceRca guasti e test di sistema
8-48
powermax
105 Manuale di manutenzione
Per i codici di guasti operativi 0-40-0 e 0-40-1 o per i guasti del pannello generatore 3-11-0 e 3-11-1
(solo modelli CSA, 230–400 V CE, 380 V CCC/230–400 CE)
1. Rimuovere il connettore del sensore della temperatura PFC (J19) dal pannello generatore.
2. Controllare la resistenza tra i piedini 1 e 2 e la spina. La resistenza deve essere pari a circa 5 kΩ.
3. Se la resistenza non è corretta, sostituire il modulo IGBT PCF e i cavi di comando gate.
4. Se il valore è corretto, misurare la resistenza tra i piedini 1 e 2 su J19 sul pannello generatore con il sensore della
temperatura scollegato. La resistenza deve essere pari a circa 4,7 kΩ.
5. Se il valore è corretto, sostituire la scheda DSP.
6. Se il valore non è corretto, sostituire il pannello generatore.

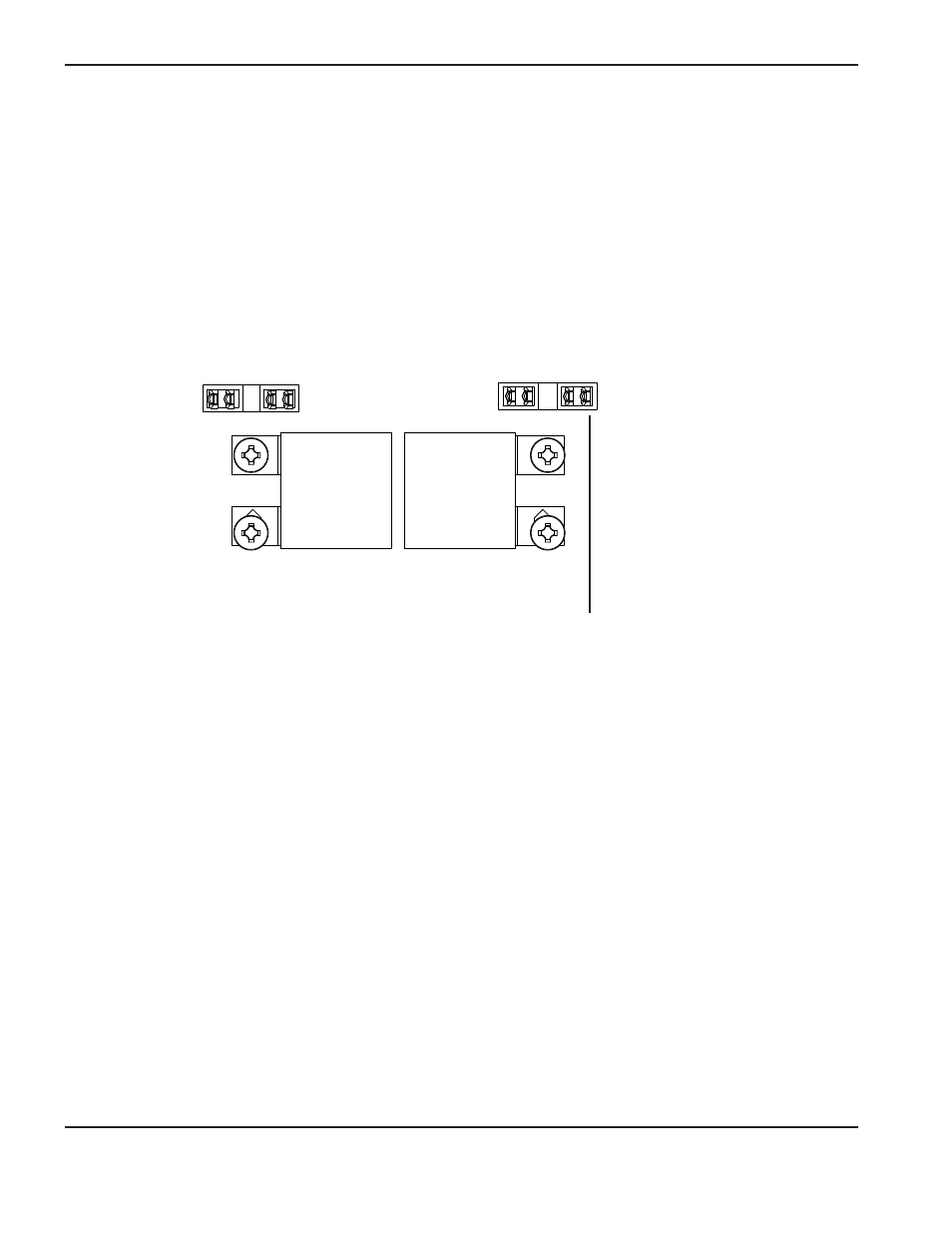

Collegamento del sensore della temperatura PFC
J19 J20 J21 J22
