SoStituzione componenti torcia
10-8
powermax
105 Manuale di manutenzione
Rimuovere la maniglia sinistra
1. Rimuovere i consumabili dalla torcia.
2. Posizionare la torcia su una superficie piana tenendo la maniglia sinistra rivolta verso l’alto.
3. Usare un cacciavite Torx T10 o un cacciavite a punta piatta per rimuovere le cinque viti della maniglia dalla maniglia
sinistra.
4. Tirare delicatamente la maniglia sinistra dalla torcia.
Nota: poiché la molla del grilletto potrebbe saltare fuori dalla maniglia, è bene indossare degli occhiali
protettivi.

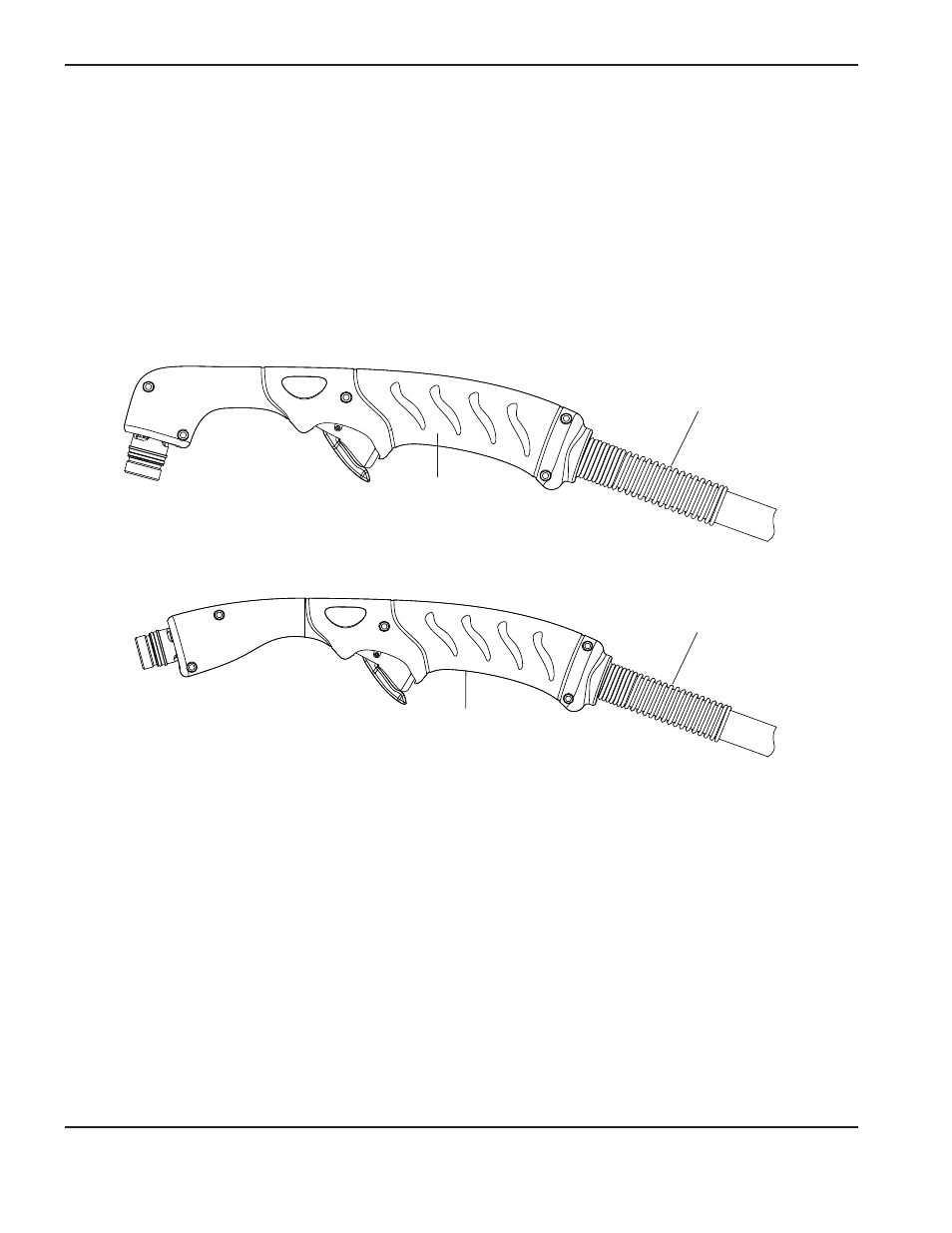

Maniglia sinistra
Pressacavo
Torcia per taglio manuale a 75° Duramax
Maniglia sinistra
Torcia per taglio manuale a 15° Duramax
Pressacavo
Installare la maniglia sinistra
1. Allineare la metà sinistra della maniglia con la metà destra.
Nota: in caso di sostituzione delle maniglie, applicare l’etichetta “H” sul lato sinistro della maniglia della torcia.
2. Verificare che entrambi i perni del grilletto siano posizionati sui fori del perno del grilletto (un foro su ogni metà della
maniglia). Accertarsi che i fili non siano schiacciati dalle maniglie e che il pressacavo sia mantenuto in posizione
dalle maniglie.
3. Usare un cacciavite Torx T10 o un cacciavite a punta piatta per serrare le cinque viti della maniglia a 14,98 kg cm.
4. Installare i consumabili.
