RiceRca guasti e test di sistema
8-52
powermax
105 Manuale di manutenzione
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
Test 6 — Torcia inceppata aperta (TSO)/torcia inceppata chiusa (TSC)
Sintomo: non si verificano guasti all’accensione, ma viene visualizzato un guasto 0-30 sulla schermata dell’operatore
quando si tenta di accendere la torcia.
Confermare che nella torcia siano installati i consumabili adeguati.
In un sistema di lavoro a riposo (nessun segnale di avvio) con torcia e consumabili installati, deve sussistere continuità
tra i cavi doppi neri collegati al tassello centrale dell’IGBT dell’arco pilota e il cavo rosso che si collega a J28. Quando
c’è flusso di gas attraverso la torcia (modalità di verifica gas 1) deve essere presente una resistenza molto elevata tra
questi due punti.
Nota: per impostare il sistema in modalità di verifica gas, visualizzare la schermata di manutenzione (fare riferimento
a pagina 8-23 Visualizzazione della schermata di servizio) , portare il cursore su “G” (gas) e utilizzare
la manopola di regolazione per selezionare “1” (modalità di verifica gas). Se l’aria non fluisce, il regolatore
potrebbe essere difettoso. Esaminare il log del guasto per verificare la presenza di guasti.

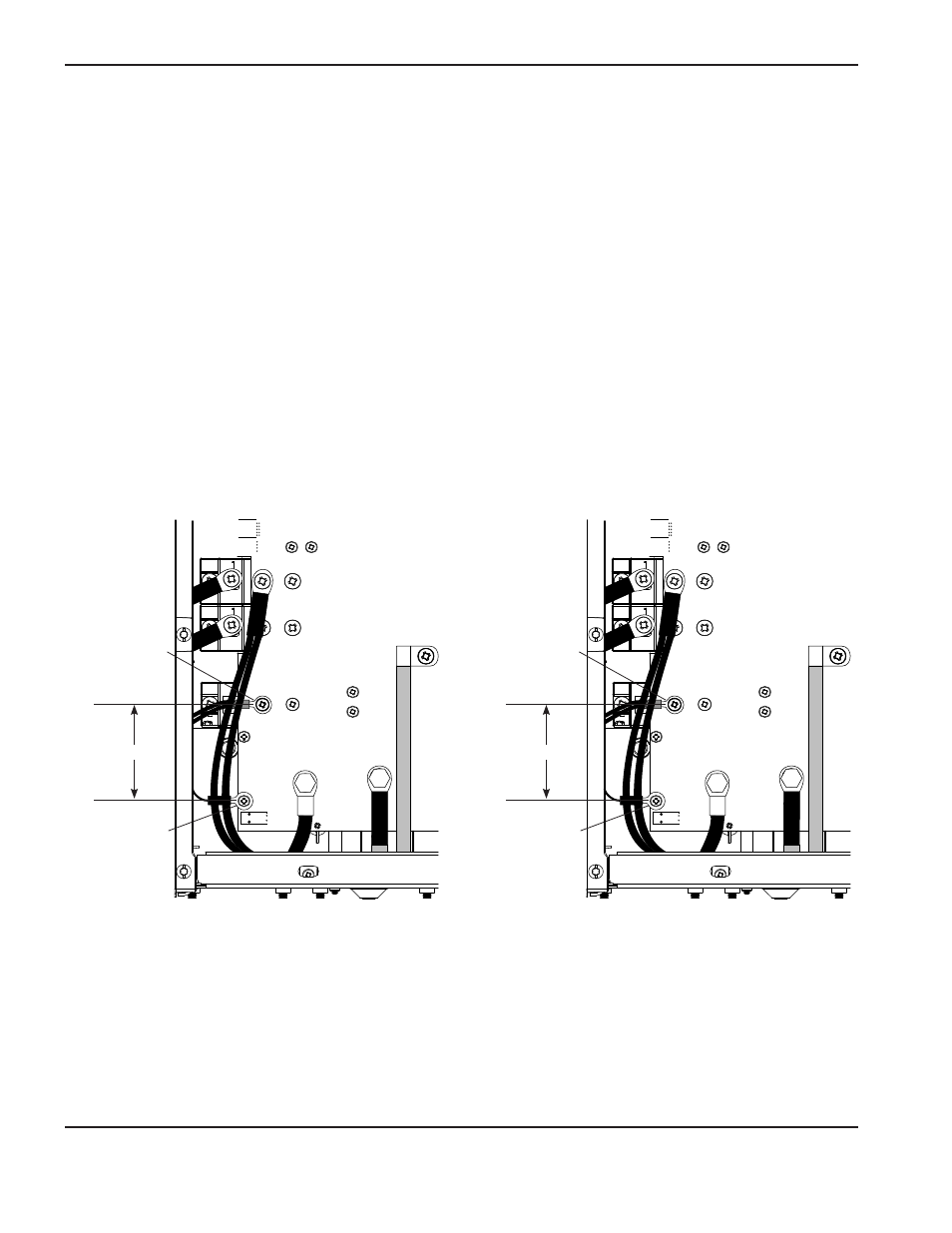

Modalità di verifica gas 0 Modo di verifica gas 1
<5 Ω >10 kΩ
Fili neri
Continuo con
ugello o corpo
esterno della torcia
Filo rosso J28 Continuo con
negativo del
sistema
