SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-51

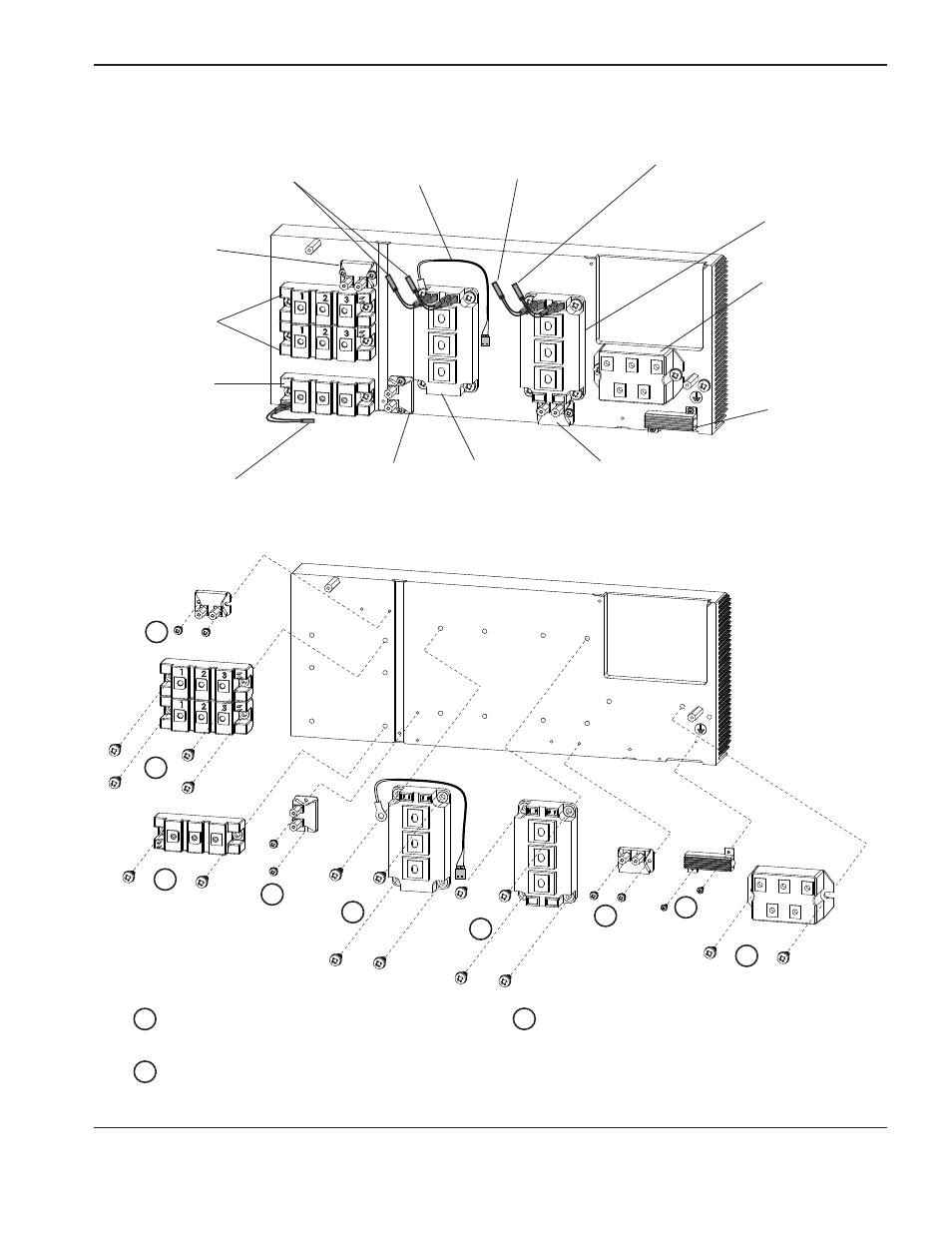

Componenti del dissipatore di calore 230–400 V CE, 380 V CCC/230–400 V CE
Ponte del diodo
di ingresso
(Kit 128746)
Modulo IGBT PFC
(Kit 228699)
Modulo IGBT
inverter
(Kit 228702)
IGBT arco pilota
(Kit 228944)
Ponte del diodo
di uscita (2)
(Kit 228902)
Resistenza
di smorzamento
(Kit 228894)
Sensore di temperatura
(Kit 228805)
Cavi di comando gate
del modulo IGBT inverter
Cavo di comando gate
dell’IGBT arco pilota
Cavi di comando gate
del modulo IGBT PFC
Cavo del sensore di temperatura
del modulo IGBT PFC
Resistenza di snubber
5 Ω 120 W
(Kit 228693)
Resistenza di snubber
15 Ω 200 W
(Kit 228898)
Resistenza di snubber
5 Ω 200 W
(Kit 228897)
Serrare a 17,3 kg cm.
M4 X 10 2SEM
Serrare a 11,5 kg cm.
M3 X 10 1SEM
1
2
Serrare a 40 kg cm.
M6 X 16-12,5 2SEM TRI CHRM
3
1
1
1
2
3
3
3
3
3
