SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-61
Sostituire l’elettrovalvola

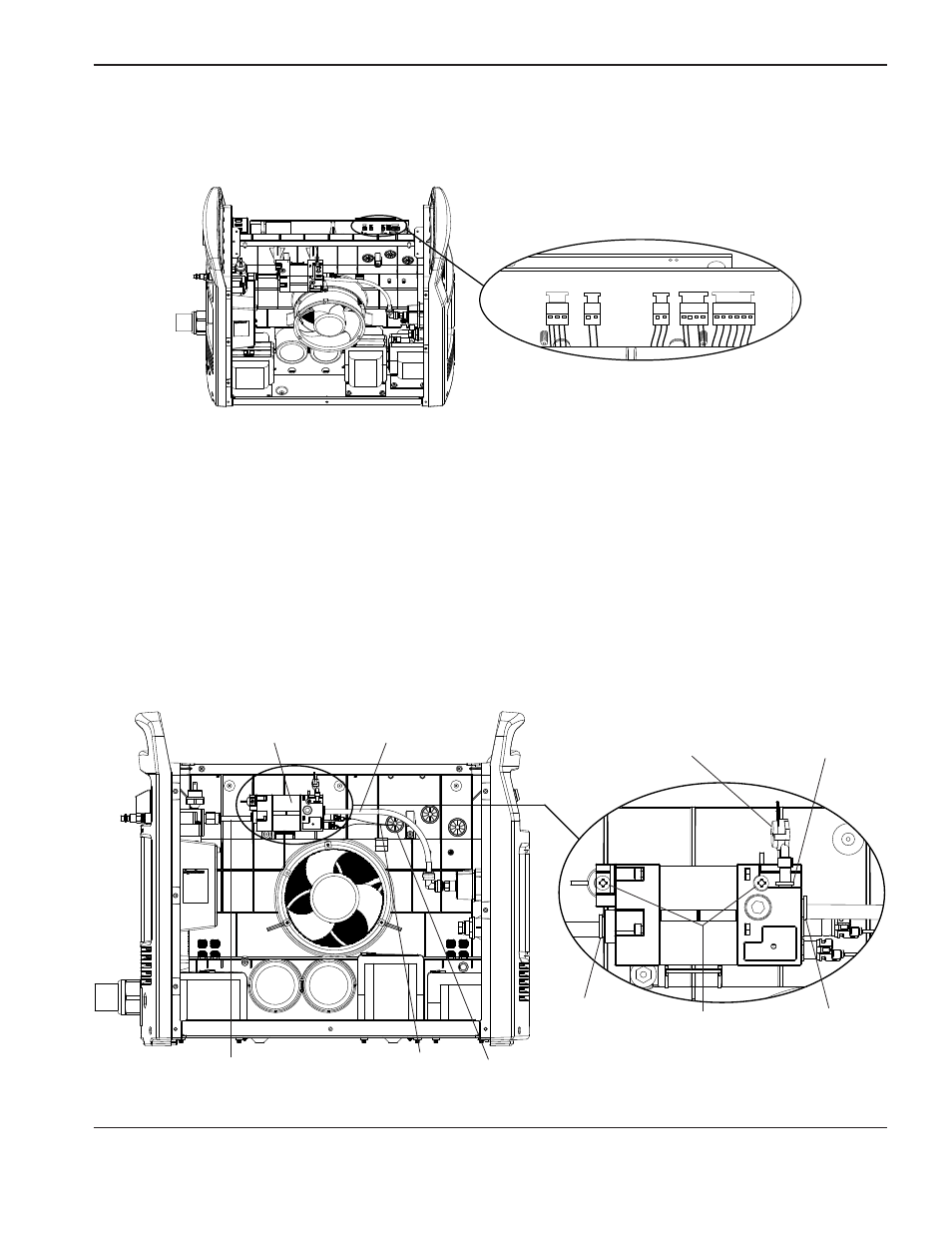

1. Disinserire il connettore J6 dal retro del pannello generatore.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
2. Estrarre il connettore e i fili di alimentazione dell’elettrovalvola attraverso il passacavo sul lato della ventola del
generatore.
3. Premere l’anello di plastica sul raccordo del trasduttore di pressione estraendo contemporaneamente il trasduttore
di pressione dall’elettrovalvola.
4. Premere l’anello di plastica sul raccordo del tubo del gas lungo estraendo contemporaneamente il tubo del gas
dall’elettrovalvola.
5. Rimuovere le due viti di montaggio dall’elettrovalvola.
6. Premere l’anello di plastica sul raccordo del tubo del gas corto estraendo contemporaneamente l’elettrovalvola dal
tubo del gas corto.
7. Rimuovere l’elettrovalvola.
Raccordo del tubo
del gas corto Viti
di montaggio
Raccordo del tubo
del gas lungo
Tubo del gas
lungo
Tubo del gas corto
Elettrovalvola
Fili di alimentazione
dell’elettrovalvola
Raccordo del
trasduttore di pressione
Trasduttore
di pressione
Passacavo
