RiceRca guasti e test di sistema
powermax
105 Manuale di manutenzione 8-19
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B

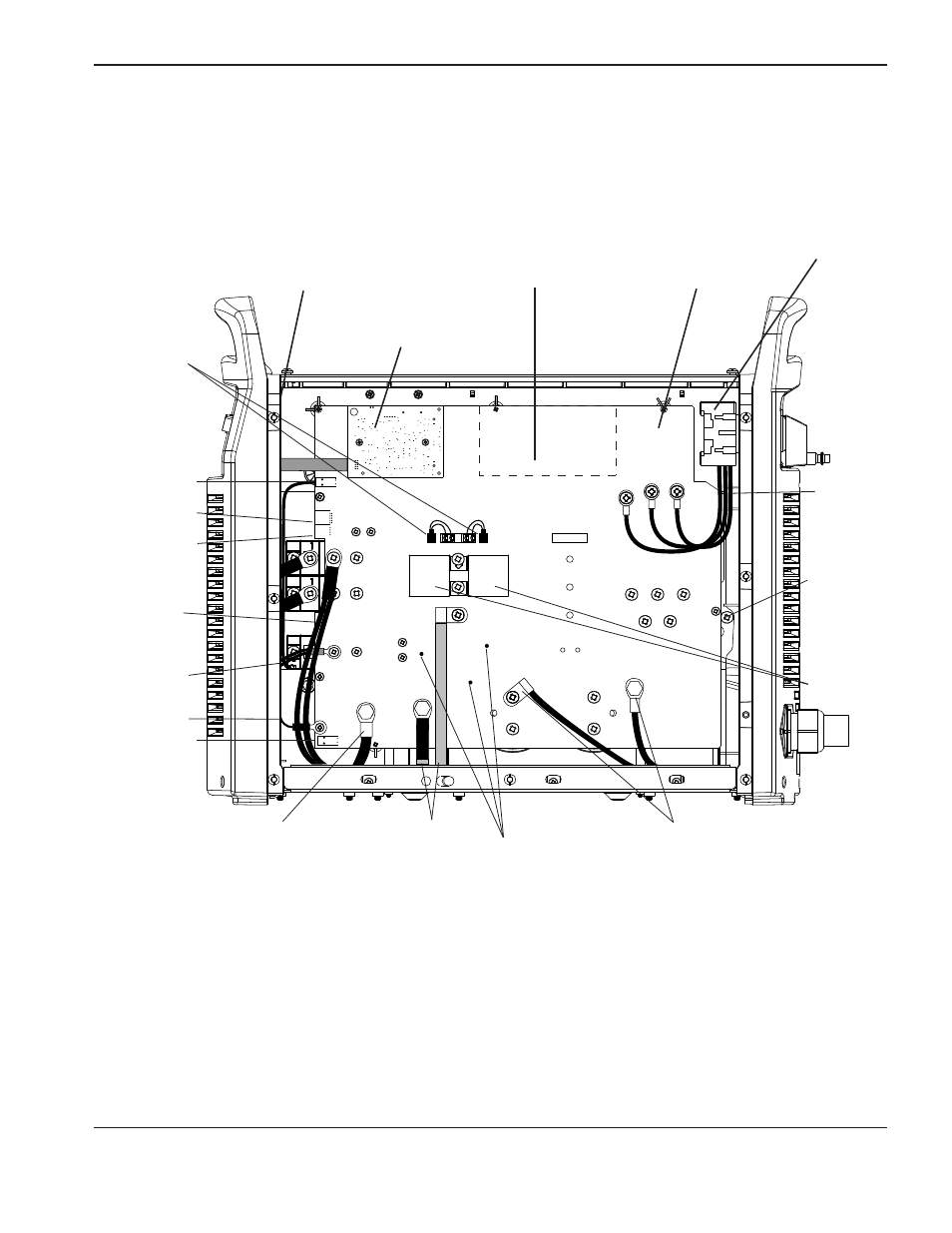

Panoramica generatore da 380 V CCC, 400 V CE
Connettori
comando gate
Condensatori
da 3uF
Terra
Fili dell’
alimentazione
CA (3)
Punti del test
Fili trasformatore Fili induttore PFC
Cavo di massa
Interruttore
di alimentazione (S1)
Pannello generatore Circuito flyback Scheda di controllo
Scheda processore
a segnale digitale (DSP)
Connettore J11
Connettore J17
Connettore J18
Connettore J32
Fili ugello
Filo elettrodo
Fili induttore
di uscita
