SoStituzione componente generatore
9-76
powermax
105 Manuale di manutenzione
7. Posizionare il nuovo trasformatore nel generatore guidando i fili del trasformatore attraverso l’apertura alla base del
pannello centrale.
8. Far scivolare le linguette sulla parte frontale del trasformatore negli intagli alla base del generatore.
9. Serrare le due viti di montaggio in dotazione alla base del trasformatore a 69,1 kg cm.
10. Allineare i due fori inferiori della ventola con i fori corrispondenti nel pannello centrale.
11. Serrare le due viti di montaggio della ventola inferiori a 23 kg cm.
12. Se il generatore è un modello CE o CCC, installare le due anime in ferrite sui fili lunghi del trasformatore, sul lato
del pannello generatore.
13. Fissare i fili lunghi del trasformatore al ponte del diodo di uscita serrando le viti a 40,3 kg cm.
14. Fissare i fili corti del trasformatore al pannello generatore usando la vite e il bullone rimossi in un passaggio
precedente. Serrare la vite a 40,3 kg cm e il bullone su J26 a 63,4 kg cm.
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B

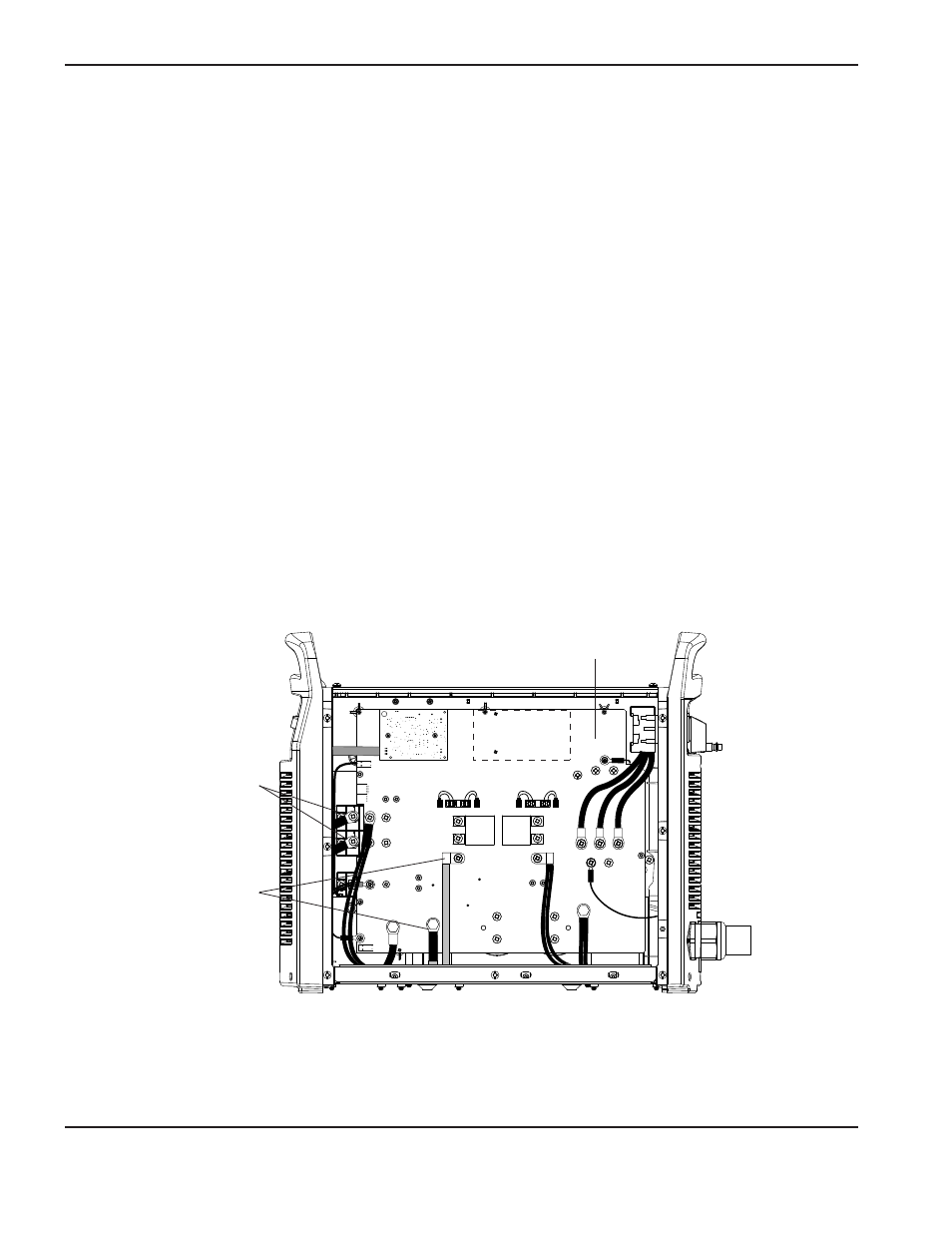

Fili lunghi del
