RiceRca guasti e test di sistema
8-42
powermax
105 Manuale di manutenzione
Test di sistema
Test n. Descrizione Codici guasto associati
1 Tensione di alimentazione 0-60-ALL
2 Alimentazione Bus CC 3-43-0
3 Ponte diodo di uscita Generalità
4 Temperatura fuori intervallo 0-40-ALL, 2-10-ALL, 3-11-ALL
5 Circuito flyback (CC-CC) 3-00-0, 3-42-ALL, 3-43-ALL
6 Torcia chiusa/aperta bloccata 0-30-ALL
7 Segnale di avvio Generale, 0-51-0
8 Sensore cappuccio torcia 0-50-0
9 Regolatore elettronico 0-21-0, 3-20-ALL
10 Sensore della pressione 0-12-0, 0-20-0, 2-11-ALL
11 Ventola 3-10-ALL
12 Interruttore di alimentazione ausiliario Interruttore di sicurezza non riportato
all’ACCENSIONE
Prima di eseguire i test condurre l’ispezione interna e la verifica della resistenza nel test 2 che segue. Questi test devono
essere eseguiti esclusivamente da un tecnico di assistenza qualificato. Indossare i dispositivi di protezione personale
adeguati e utilizzare strumenti e apparecchiature di misurazione approvati.
Prima di acquistare un componente principale di ricambio, verificare il problema con l’assistenza tecnica Hypertherm
(1-800-643-9878) o con l’impianto di riparazione Hypertherm più vicino.

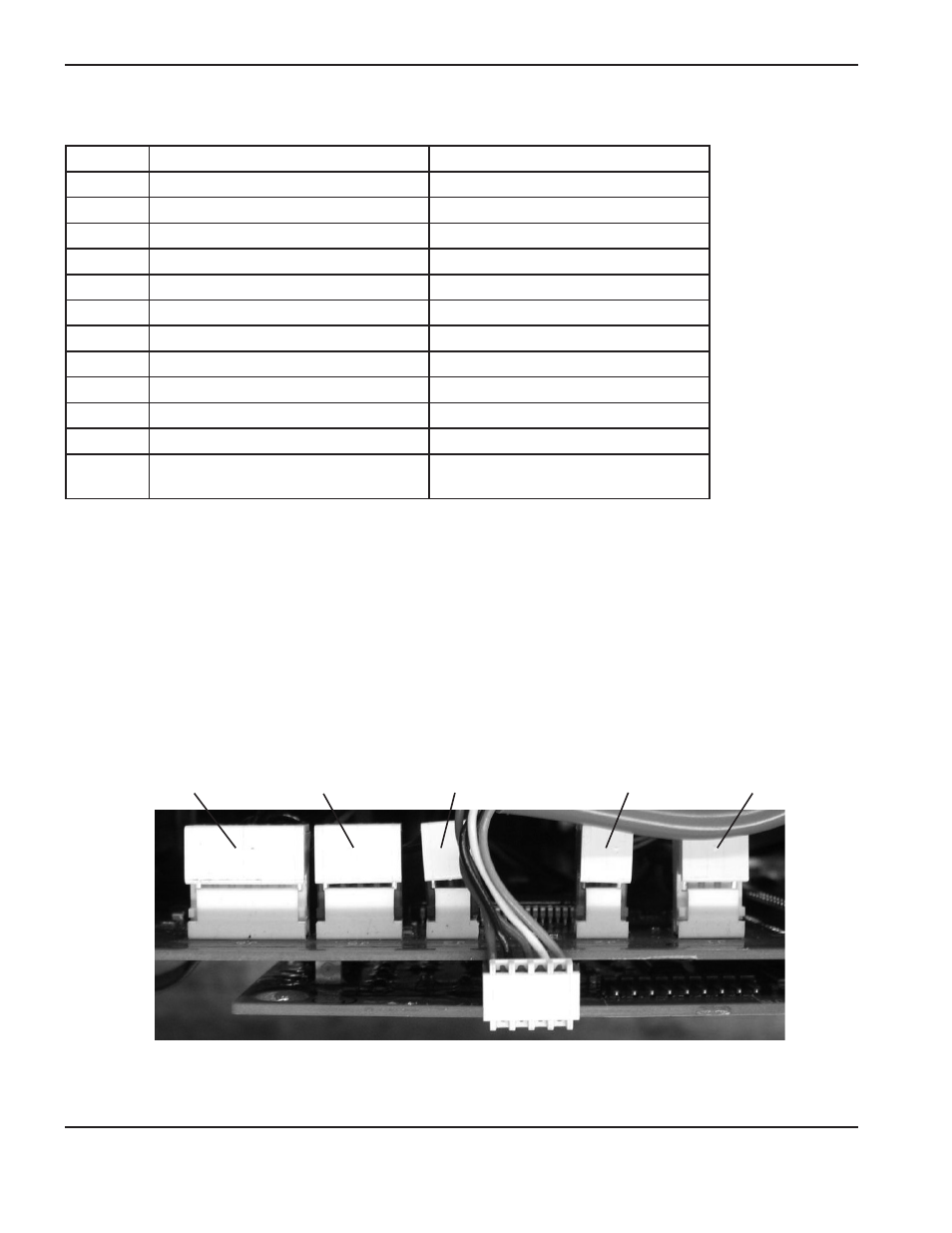

Sono necessari più connettori per rimuovere il cappuccio bianco per accedere ai punti di test. Nella figura che segue
sono illustrati esempi di connettori che si trovano sul pannello generatore. È possibile rimuovere la maggior parte dei
coperchi con l’unghia del pollice. Tuttavia, per sollevare alcuni coperchi può essere necessario utilizzare un piccolo
cacciavite a taglio. Prestare attenzione a non piegare o rompere i connettori.
Regolatore
elettronico J6
Sensore della
pressione J3
Contattore ausiliario/
pressostato J5
Sensore della temperatura
dell’inverter J2 Ventola J1
