SoStituzione componente generatore
9-86
powermax
105 Manuale di manutenzione

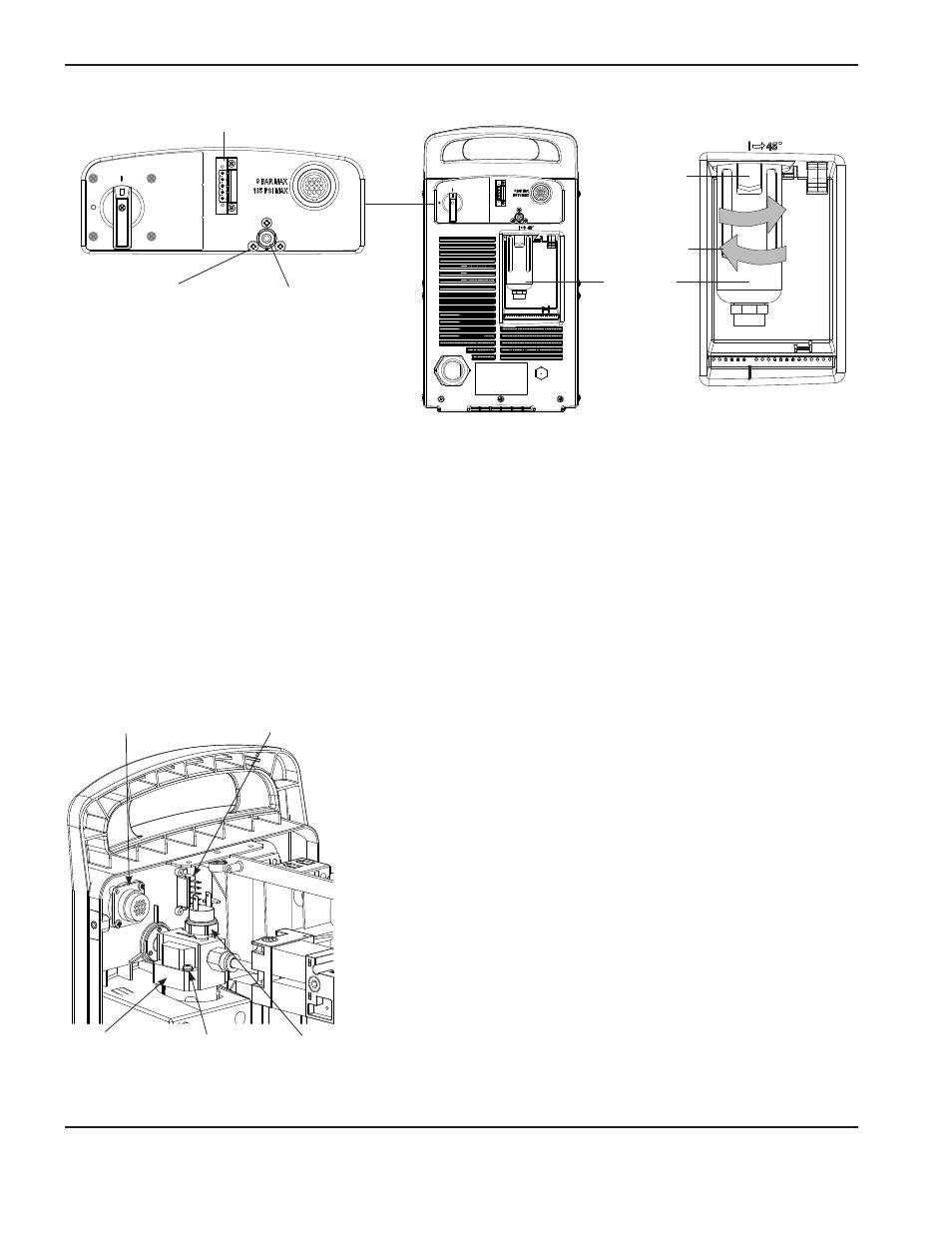

Bicchierino
del filtro
Raccordo del gas Viti di montaggio del
sottogruppo del filtro
dell’aria (3)
Chiavistello
Installare
Connettore opzionale RS485
24. Posizionare il sottogruppo del filtro dell’aria nel generatore e serrare le tre viti di montaggio nel pannello terminale
posteriore a 23 kg cm.
25. Applicare il sigillante per filettature alle filettature del raccordo del gas e serrare il raccordo del gas nel sottogruppo
del filtro dell’aria.
26. Installare l’elemento filtrante e fissarlo alla base del sottogruppo del filtro dell’aria serrando (in senso orario) il dado
di tenuta di plastica.
27. Inserire il bicchierino del filtro nella base del sottogruppo del filtro dell’aria con il chiavistello posizionato a 45 gradi
alla destra del centro.
28. Allineare verticalmente e premere con fermezza il bicchierino del filtro verso l’alto fino a completo inserimento.
29. Ruotare il bicchierino del filtro a sinistra fino a far scattare
il chiavistello in posizione.
30. Se è stato scollegato in un passaggio precedente, collegare i fili
ai terminali del connettore RS485, partendo dalla parte superiore, nel
seguente ordine: rosso - nero - marrone - bianco - verde.
31. Collegare i due fili ai terminali del filo del pressostato (filo bianco più
vicino al pannello centrale).
32. Se è stata rimossa in un passaggio precedente, fissare il connettore
dell’interfaccia CNC al pannello terminale posteriore serrando le due
viti di montaggio a 11,5 kg cm.
33. Fissare il filo di messa a terra all’alloggiamento del filtro dell’aria
serrando la vite del filo di messa a terra a 11,5 kg cm.
Nota: se il connettore dell’interfaccia CNC opzionale è installato
sul pannello posteriore, i fili di messa a terra saranno due.
Connettore opzionale
RS485
Connettore
dell’interfaccia CNC
opzionale
Pressostato Vite di messa
a terra
Sottogruppo
del filtro
dell’aria
