SoStituzione componente generatore
9-52
powermax
105 Manuale di manutenzione

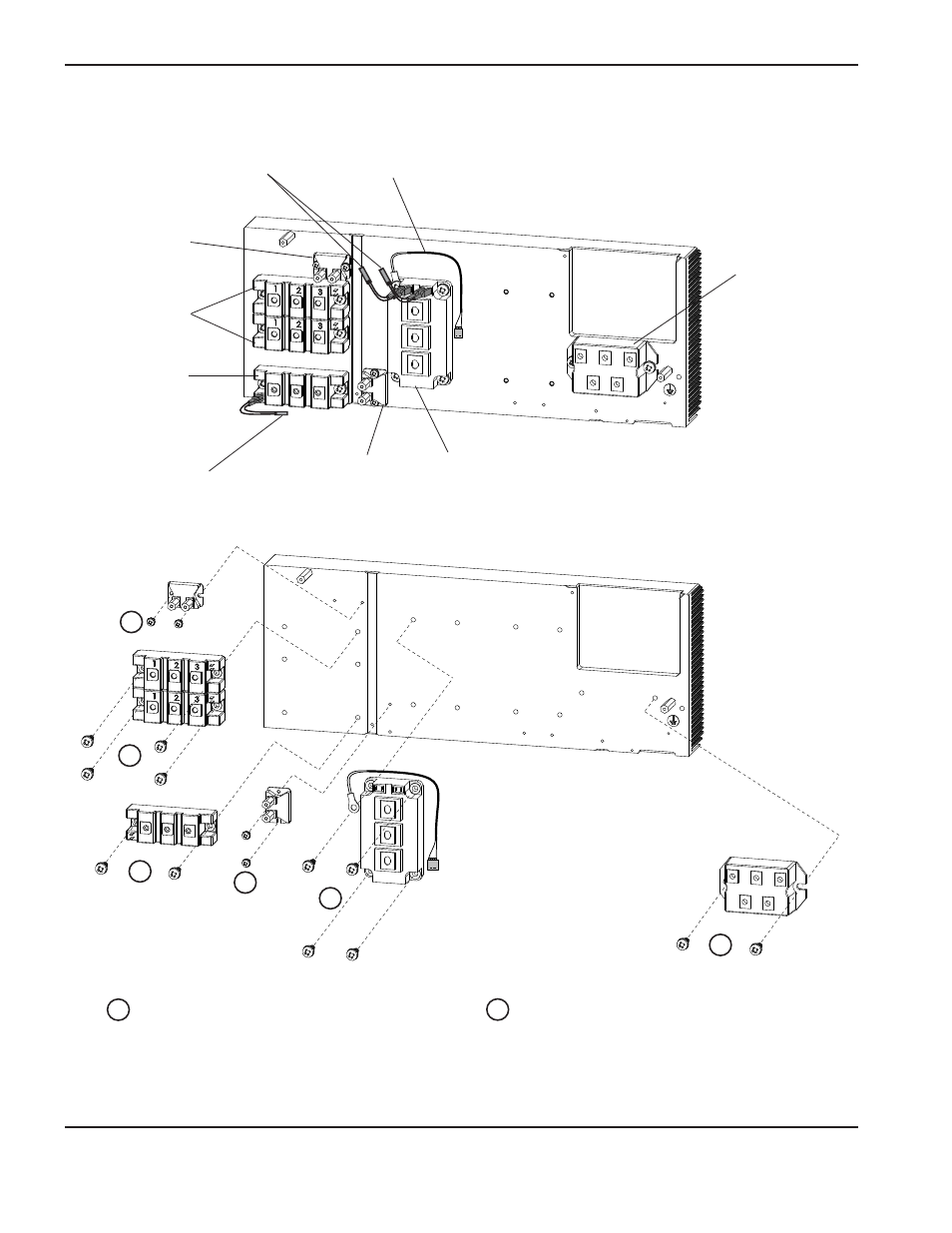

Componenti del dissipatore di calore 380 V CCC/400 V CE
Ponte del diodo
di ingresso
(Kit 128746)
Modulo IGBT inverter
(Kit 228702)
IGBT arco pilota
(Kit 228944)
Ponte del diodo
di uscita (2)
(Kit 228902)
Sensore di temperatura
(Kit 228805)
Cavi di comando gate del
modulo IGBT inverter
Cavo di comando gate
dell’IGBT arco pilota
Resistenza di snubber
15 Ω 200 W
(Kit 228898)
Resistenza di snubber
5 Ω 200 W
(Kit 228897)
Serrare a 17,3 kg cm.
M4 X 10 2SEM
1
Serrare a 40 kg cm.
M6 X 16-12,5 2SEM TRI CHRM
3
1
1
3
3
3
3
