RiceRca guasti e test di sistema
8-44
powermax
105 Manuale di manutenzione
Test 2 – Alimentazione bus CC
Verifica resistenza
Nota: tutti i valori della resistenza devono essere annotati con il cavo di alimentazione scollegato e tutti i cavi
del generatore collegati.
• Rimuovere le viti di montaggio dai condensatori di bulk e asportare i cappucci dal pannello generatore.

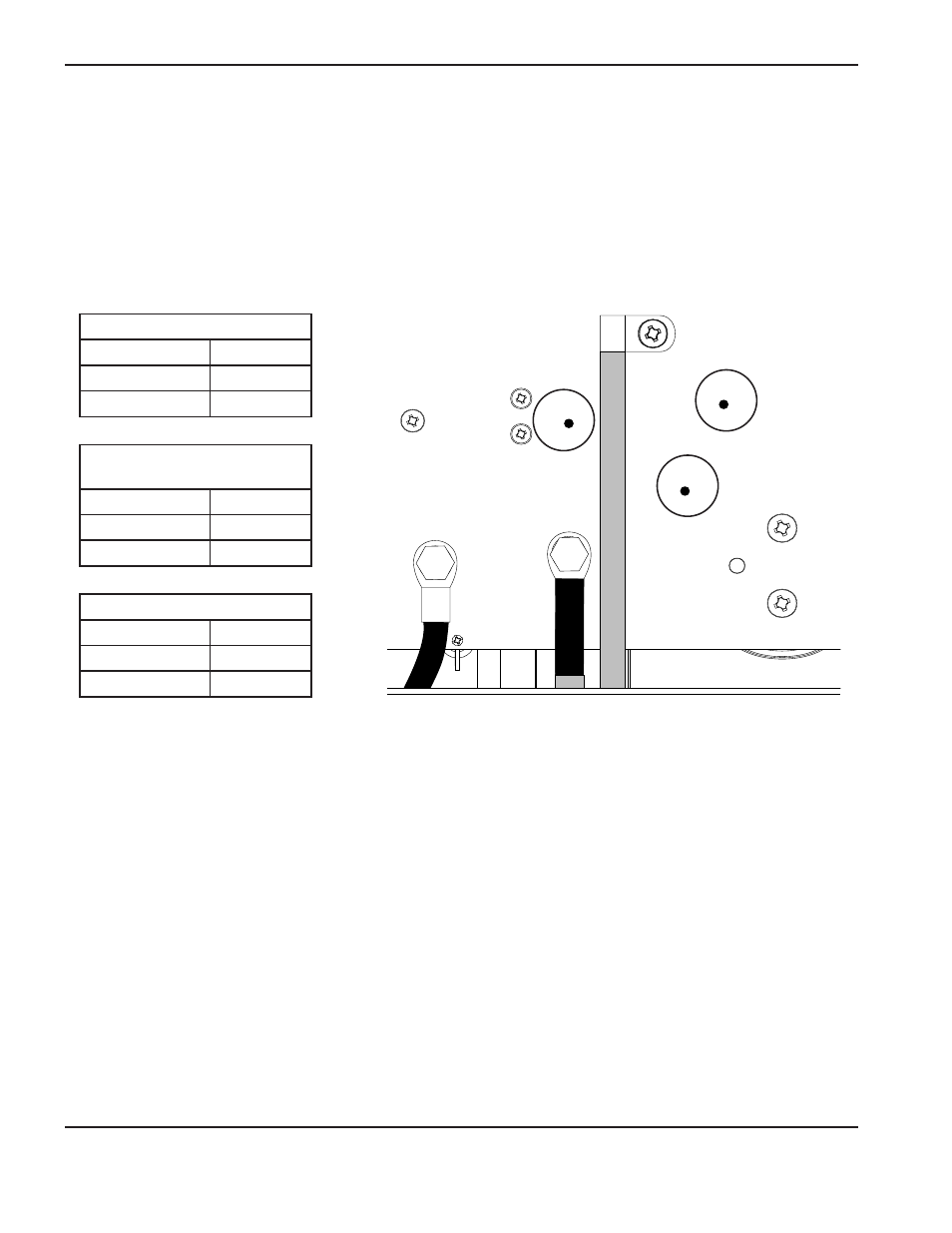

• Misurare le resistenze descritte nelle tabelle seguenti.
J27
WORK
LEAD
J26
+
_
TP7
TP9
TP8
W
R
B
200–600 V CSA
Punti del test Valore
TP 7 e 9 25 kΩ
TP 8 e 9 25 kΩ
230–400 V CE,
380 V CCC/230–400 V CE
Punti del test Valore
TP 7 e 9 25 kΩ
TP 8 e 9 25 kΩ
380 V CCC, 400 V CE
Punti del test Valore
TP 7 e 9 18 kΩ
TP 8 e 9 18 kΩ
• Rimontare le viti al condensatore di bulk prima dell’accensione.
