SoStituzione componente generatore
powermax
105
Manuale di manutenzione
9-31

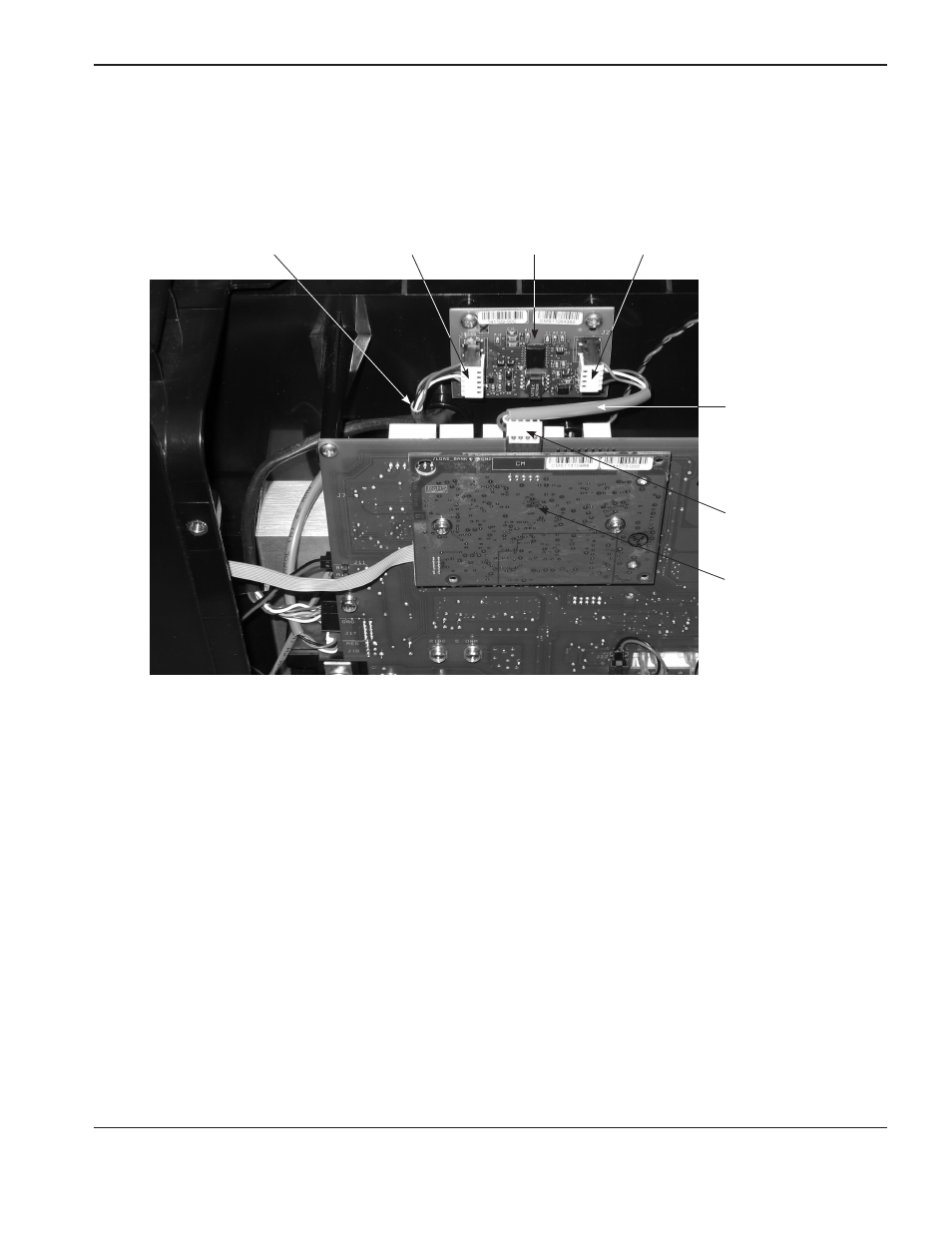

12. Spingere il connettore, dal cavo lungo RS485, nel connettore J1 della scheda RS485.
13. Fissare il cavo corto RS485 spingendo il connettore con il coperchio antipolvere bianco più piccolo, nel connettore
J7 della scheda DSP. Spingere l’altro connettore nel connettore J2 della scheda RS485.
Scheda RS485
Connettore J2
Scheda DSP
Connettore J7
Cavo corto RS485
Cavo lungo RS485
Connettore J1
