Pagina 268: 105 manuale di manutenzione, Viti di montaggio del pannello terminale frontale
SoStituzione componente generatore
9-70
powermax
105
Manuale di manutenzione

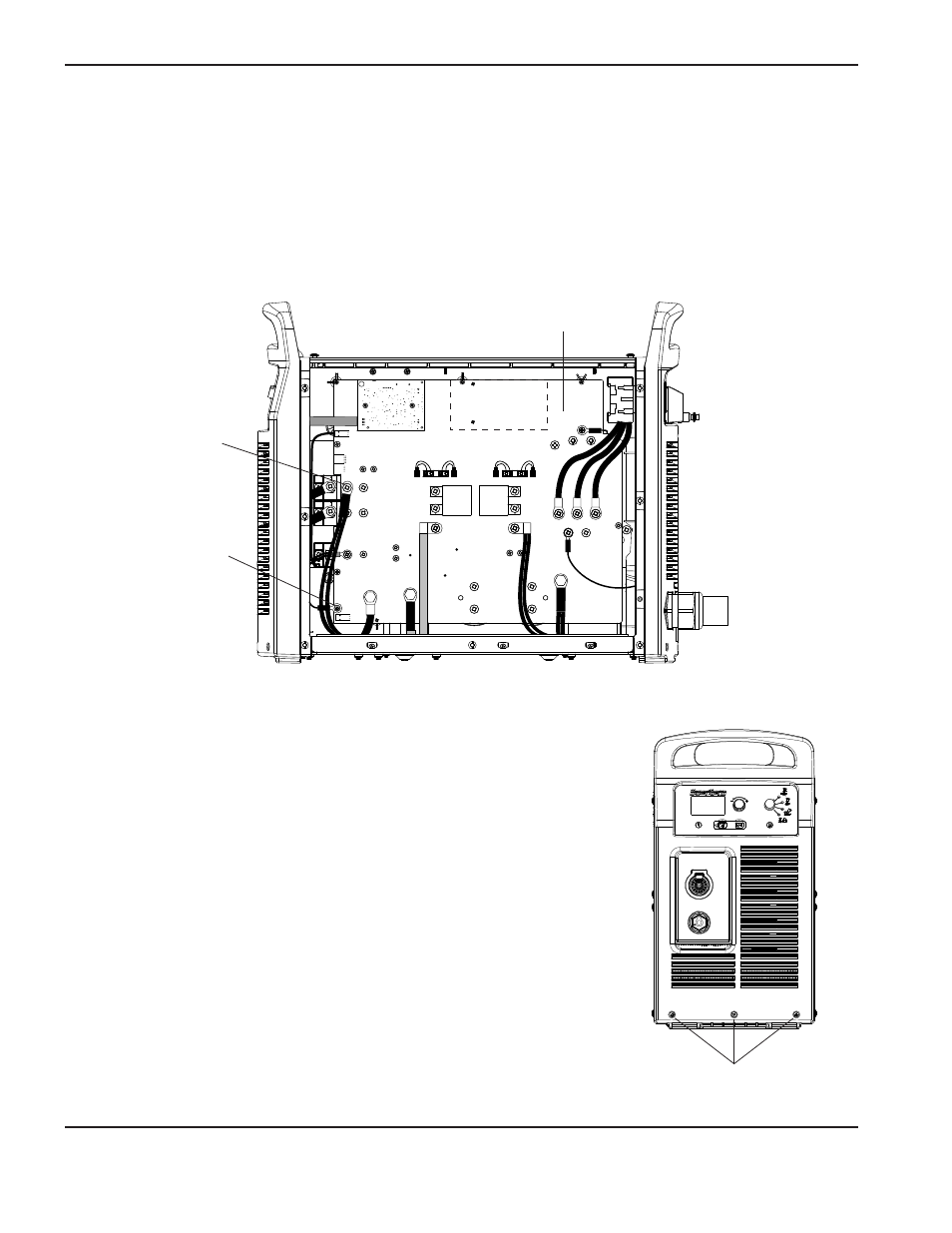

Sostituire l’induttore di uscita
1. Rimuovere la vite su J28 che fissa il filo dell’elettrodo al pannello generatore.
2. Rimuovere la vite che fissa i fili dell’induttore di uscita al pannello generatore.
Nota: il pannello generatore indicato di seguito è un modello 200–600 V CSA. I collegamenti dei fili
dell’induttore di uscita e il filo dell’elettrodo sono uguali per tutti i modelli.
Viti di montaggio del pannello
terminale frontale
3. Rimuovere le tre viti di montaggio dalla base del pannello terminale frontale.
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Vite di montaggio dei fili
dell’induttore di uscita
Vite di montaggio
del filo dell’elettrodo
Pannello
generatore
