SoStituzione componente generatore
9-90
powermax
105 Manuale di manutenzione

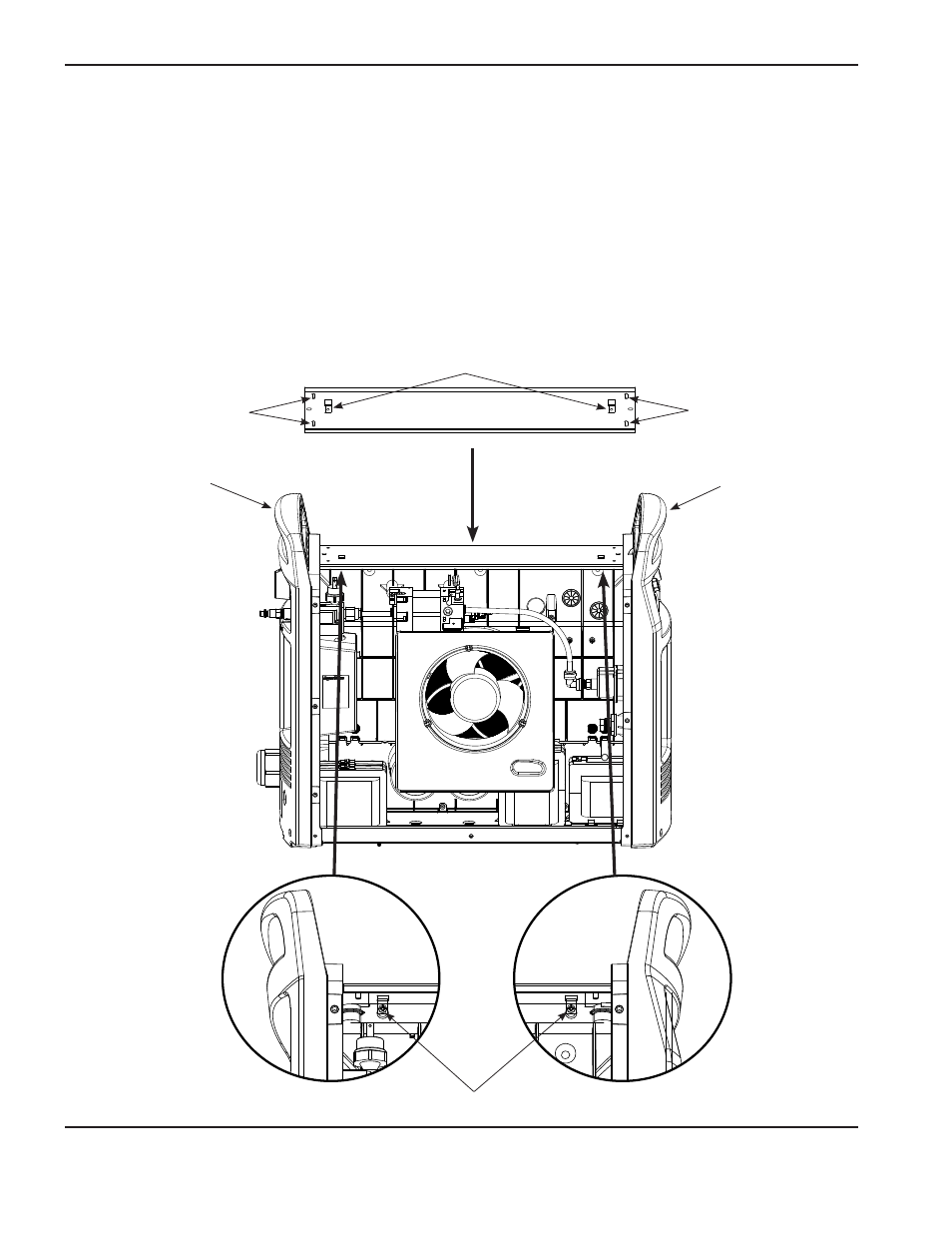

Installare il sostegno del pannello terminale
1. Allineare i tasselli di posizionamento del sostegno del pannello terminale con i fori nella parte superiore dei pannelli
terminali posteriori e anteriori. Verificare che le linguette di montaggio del sostegno del pannello terminale siano
posizionate sul lato della ventola del generatore.
2. Spingere il sostegno del pannello terminale verso il basso all’interno del generatore.
3. Serrare le due viti di montaggio del sostegno del pannello terminale a 11,5 kg cm.
Tasselli di posizionamento Tasselli di posizionamento
Pannello terminale
frontale
Pannello terminale
posteriore
Linguette di montaggio
Viti di montaggio
