RiceRca guasti e test di sistema
8-12
powermax
105 Manuale di manutenzione
Tester per IGBT Hypertherm
Utilizzare il tester (codice articolo 128883) per IGBT Hypertherm (transistor bipolare con gate isolato) come descritto
nelle sezioni che seguono o montare il proprio tester per IGBT secondo il diagramma schematico mostrato a pagina
8-15 Schema per la costruzione di un tester per IGBT e utilizzarlo per testare gli IGBT.
128884

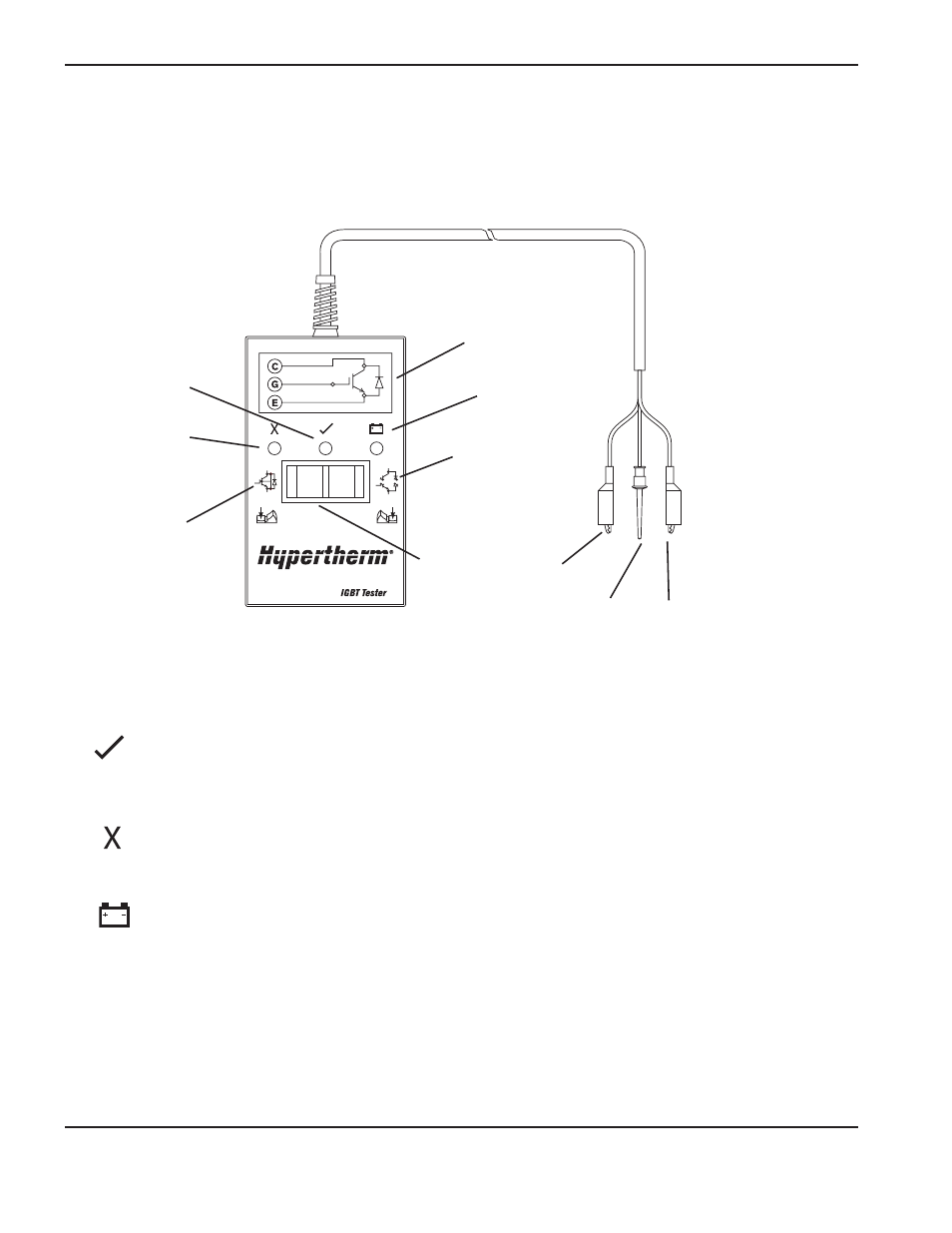

LED “superato”
(verde)
Collettore
(rosso)
Schema di circuito
LED “non
superato”
(rosso)
Test per IGBT
in corto circuito
LED “carica
insufficiente”
(rosso)
Test per IGBT
in circuito aperto
Interruttore
a leva
Gate
(giallo)
Emettitore
(nero)
Spia LED e test del dispositivo
LED verde “superato”
Se illuminato, questo LED indica che l’IGBT ha superato il test per IGBT in circuito aperto quando
l’interruttore viene premuto a destra o per IGBT in corto circuito quando l’interruttore viene premuto
a sinistra.
LED rosso “non superato”
Se illuminato, questo LED indica che l’IGBT non ha superato il test per IGBT in circuito aperto quando
l’interruttore viene premuto a destra o per IGBT in corto circuito quando l’interruttore viene premuto
a sinistra.
LED rosso “carica insufficiente”
Se illuminato, questo LED indica che la tensione della batteria non è sufficiente per alimentare il circuito
di prova. Sostituire la batteria.
Nota: per alimentare in modo adeguato il proprio circuito, il tester per IGBT Hypertherm richiede una
tensione minima di 8 V.
