SoStituzione componente generatore
9-62
powermax
105 Manuale di manutenzione

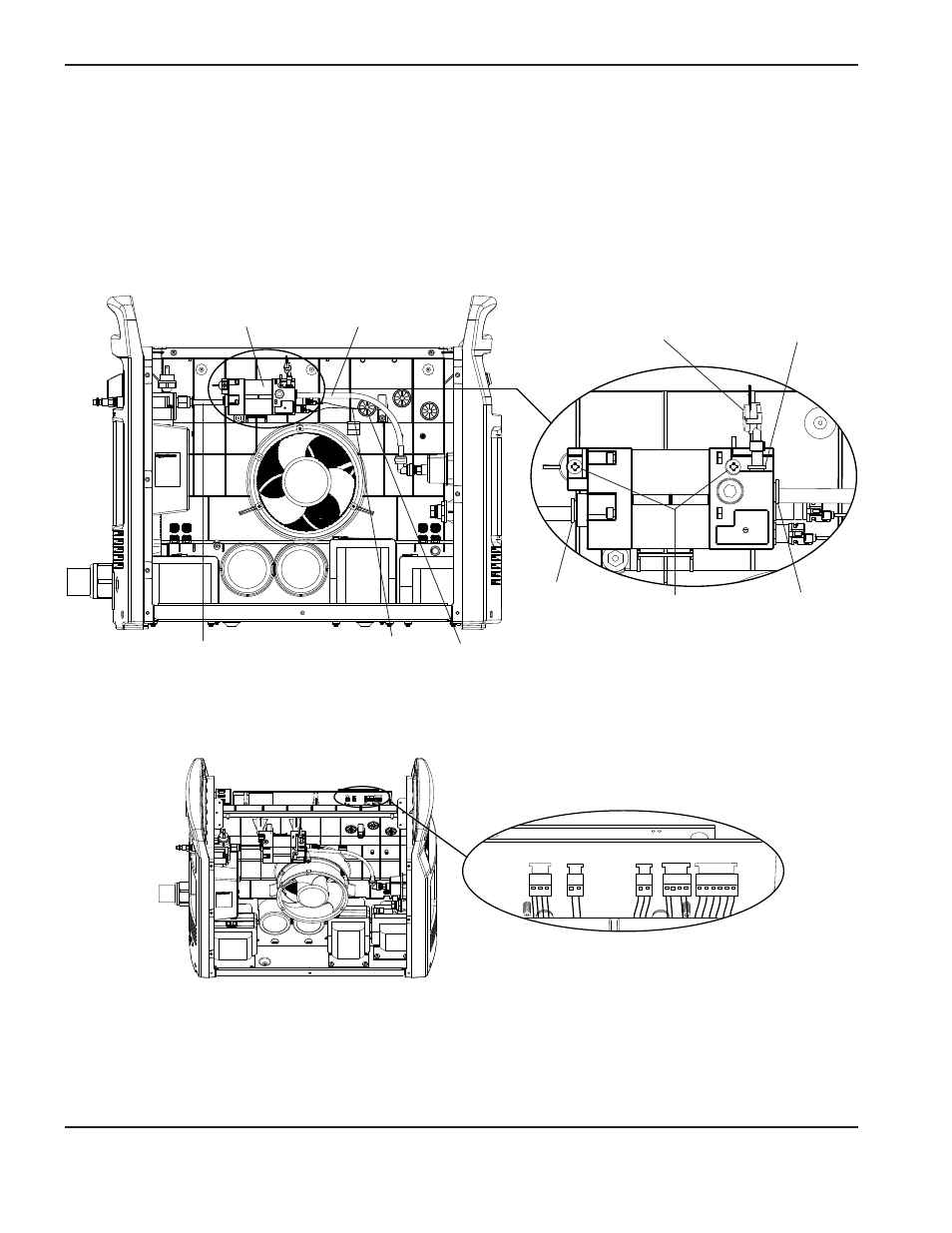

8. Allineare ed inserire la nuova elettrovalvola nel tubo del gas corto fino a completo inserimento.
9. Fissare l’elettrovalvola al pannello centrale serrando le due viti di montaggio in dotazione a 23 kg cm.
10. Inserire il tubo del gas lungo nell’elettrovalvola fino a completo inserimento.
11. Inserire il trasduttore di pressione nell’elettrovalvola fino a completo inserimento.
12. Far passare il connettore e i fili di alimentazione dell’elettrovalvola attraverso il passacavo.
Raccordo del tubo
del gas corto Viti
di montaggio
Raccordo del tubo
del gas lungo
Tubo del gas
lungo
Tubo del gas
corto
Elettrovalvola
Fili di alimentazione
dell’elettrovalvola
Raccordo del
trasduttore di pressione
Trasduttore
di pressione
Passacavo
13. Collegare il connettore dell’elettrovalvola nel collettore J6 del pannello generatore.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
