SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-39
Sostituire la scheda di controllo
1. Rimuovere l’attuale manopola di regolazione e la manopola del selettore di modalità di funzionamento dal pannello
frontale, estraendole dalla rispettiva posizione.
2. Staccare con attenzione la parte superiore del pannello terminale frontale dal generatore. Il pannello frontale
è ancora collegato alla parte inferiore del generatore e può essere spostato solo per una breve distanza.
3. Rimuovere le tre viti che fissano la scheda di controllo al pannello frontale. Sulla parte superiore della scheda
di controllo sono installate due viti, una per ciascuna estremità. La terza vite (non mostrata) è installata invece sulla
parte centrale della scheda di controllo lungo il bordo inferiore.
4. Far slittare con attenzione la scheda di controllo dal retro del pannello terminale frontale verso il lato del pannello
generatore.
5. Scollegare la piattina dalla scheda di controllo e mettere da parte la scheda di controllo.
6. Collegare la piattina nel connettore J6 nella nuova scheda di controllo.
7. Staccare con attenzione la parte superiore del pannello terminale frontale dal generatore e far scivolare la scheda
di controllo in posizione.
8. Fissare la scheda di controllo al pannello terminale posteriore serrando le tre viti di montaggio in dotazione a 8,1
kg cm.
9. Allineare il bordo piatto interno della nuova manopola del selettore di modalità di funzionamento (con la linea bianca)
con il lato piatto del tassello della scheda di controllo e spingere la manopola nel tassello.
10. Allineare il bordo piatto interno della manopola di regolazione corrente con il lato piatto del tassello della scheda
di controllo e spingere la manopola nel tassello.

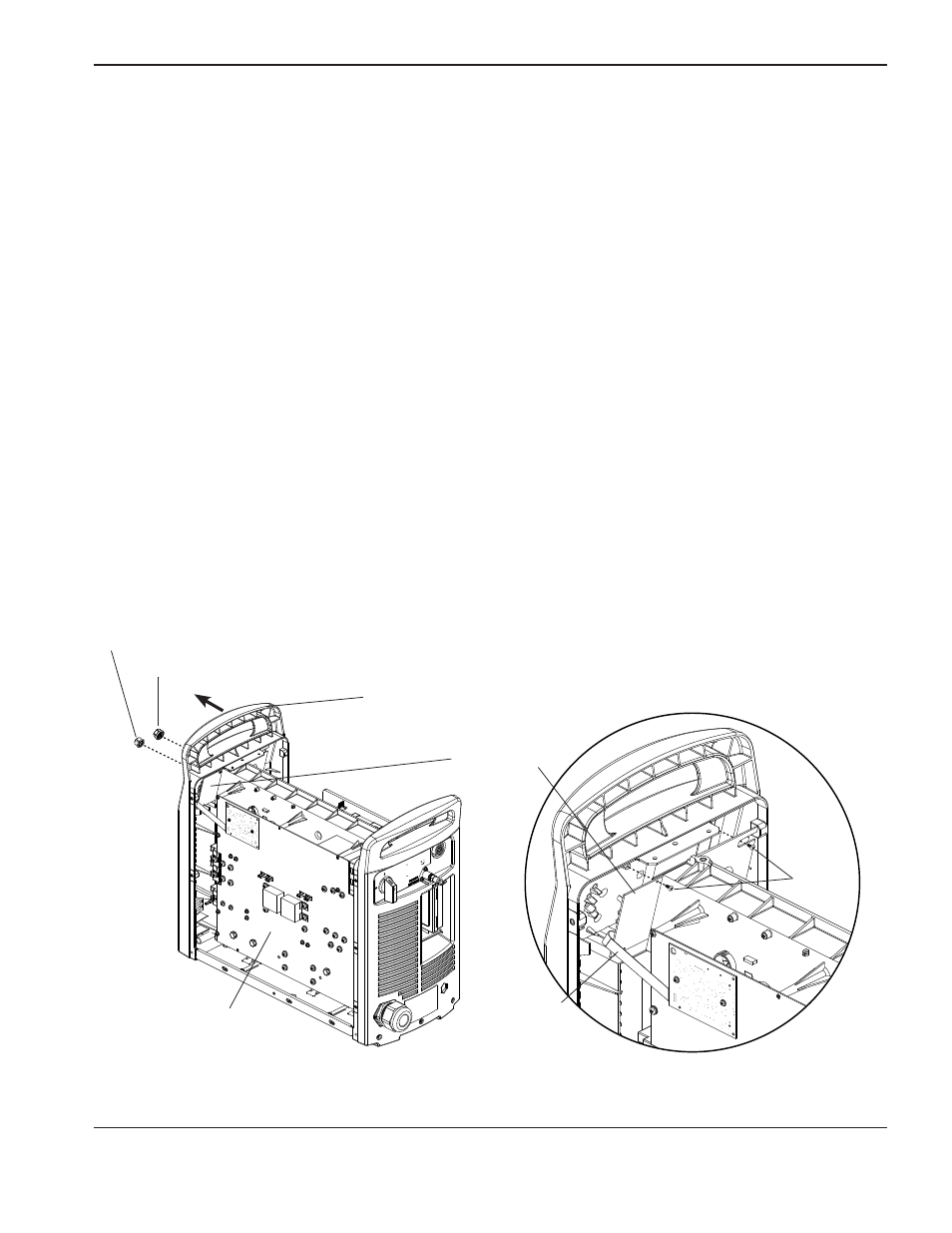

Scheda
di controllo
Pannello terminale frontale – superiore
Manopola della modalità di funzionamento
Manopola di regolazione corrente
Pannello
generatore
Piattina
Viti
di montaggio
superiori
