SoStituzione componente generatore
9-84
powermax
105 Manuale di manutenzione

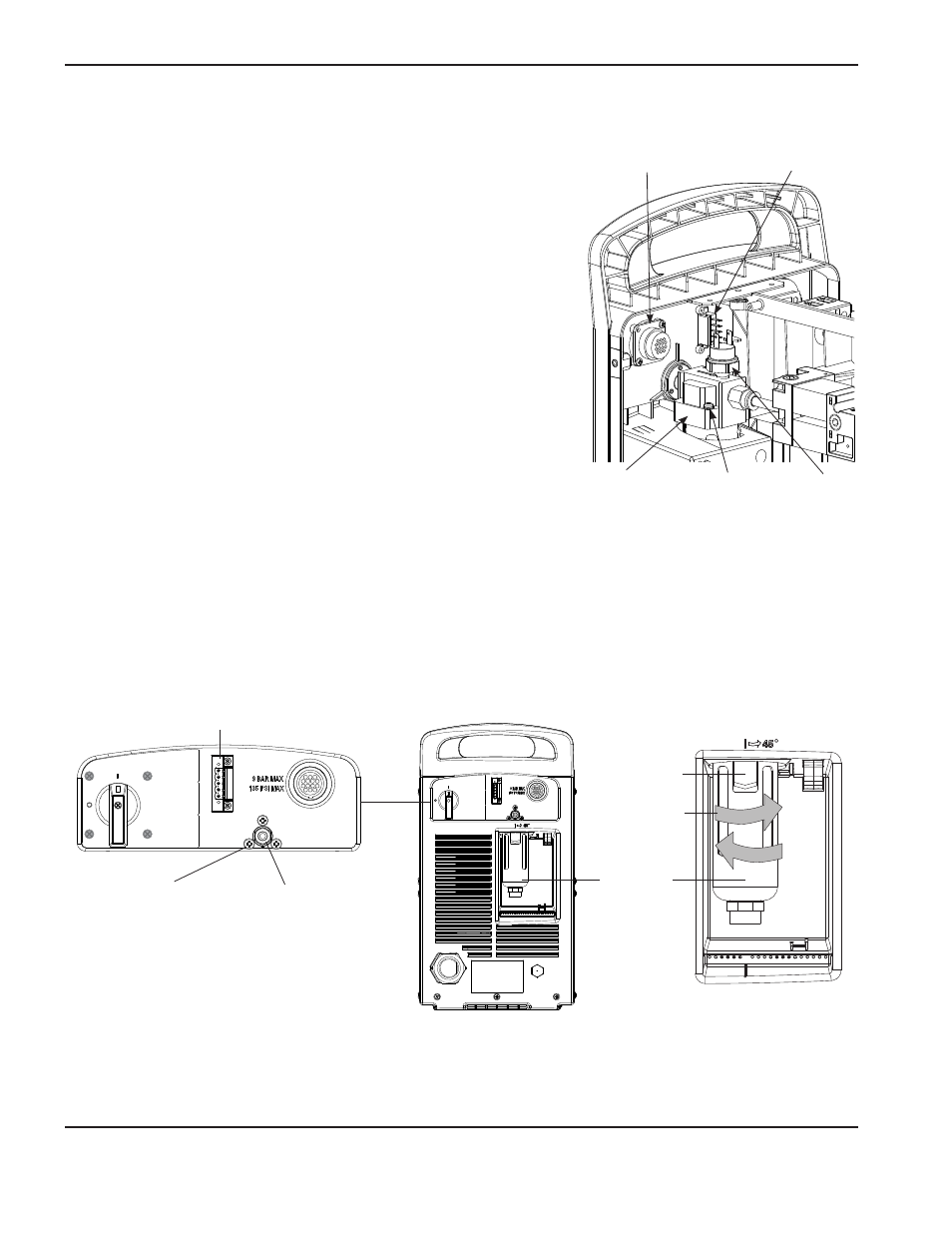

Sostituire il pannello terminale posteriore
1. Rimuovere la vite che fissa il filo di messa a terra all’alloggiamento del
filtro dell’aria.
Nota: se il connettore dell’interfaccia CNC opzionale è installata sul
pannello posteriore, i fili di messa a terra saranno due.
2. Disinserire i due connettori a filo dai terminali sulla parte superiore del
pressostato.
3. Se l’interfaccia CNC opzionale è installata, rimuovere le due viti
di montaggio che la fissano al pannello terminale posteriore.
4. Afferrare il bicchierino del filtro con la mano destra.
5. Spingere verso il basso il chiavistello e ruotare il bicchierino del filtro
di 45 gradi circa sulla destra.
6. Tirare il bicchierino del filtro verso il basso per rimuoverlo. È possibile
vedere l’elemento filtrante bianco e il dado di tenuta.
7. Rimuovere l’elemento filtrante svitando (in senso antiorario) il dado
di tenuta di plastica.
8. Rimuovere il raccordo del gas dal pannello posteriore.
9. Rimuovere le tre viti di montaggio del sottogruppo del filtro dell’aria.
10. Estrarre il sottogruppo del filtro dell’aria dal generatore.
11. Se il connettore RS485 opzionale è installato, rimuoverlo disinserendo i cinque fili dai terminali del connettore
all’interno del generatore e rimuovendo le due viti di montaggio dal pannello terminale posteriore.
Bicchierino
del filtro Raccordo del gas
Viti di montaggio del
sottogruppo del filtro
dell’aria (3)
Chiavistello
Rimuovere
Connettore opzionale RS485
Connettore opzionale
RS485
Connettore
dell’interfaccia CNC
opzionale
Pressostato Vite di messa
a terra
Sottogruppo del
filtro dell’aria
