SoStituzione componente generatore
9-82
powermax
105 Manuale di manutenzione
10. Rimuovere le tre viti di montaggio del pannello terminale frontale.
11. Rimuovere il pannello terminale frontale dal generatore.
12. Allineare il nuovo pannello terminale frontale al generatore e serrare le tre viti di montaggio in dotazione a 23 kg cm.
13. Inserire l’estremità filettata della presa del cavo di lavoro nel pannello terminale frontale, tenendo la scanalatura
rivolta verso l’alto.
14. Posizionare la rondella sulla presa del cavo di lavoro e serrare il dado nella presa del cavo di lavoro.
15. Fissare il cavo di lavoro alla presa del cavo di lavoro serrando il bullone.
16. Fissare la presa a sgancio rapido al pannello terminale frontale serrando le quattro viti di montaggio a 23 kg cm.

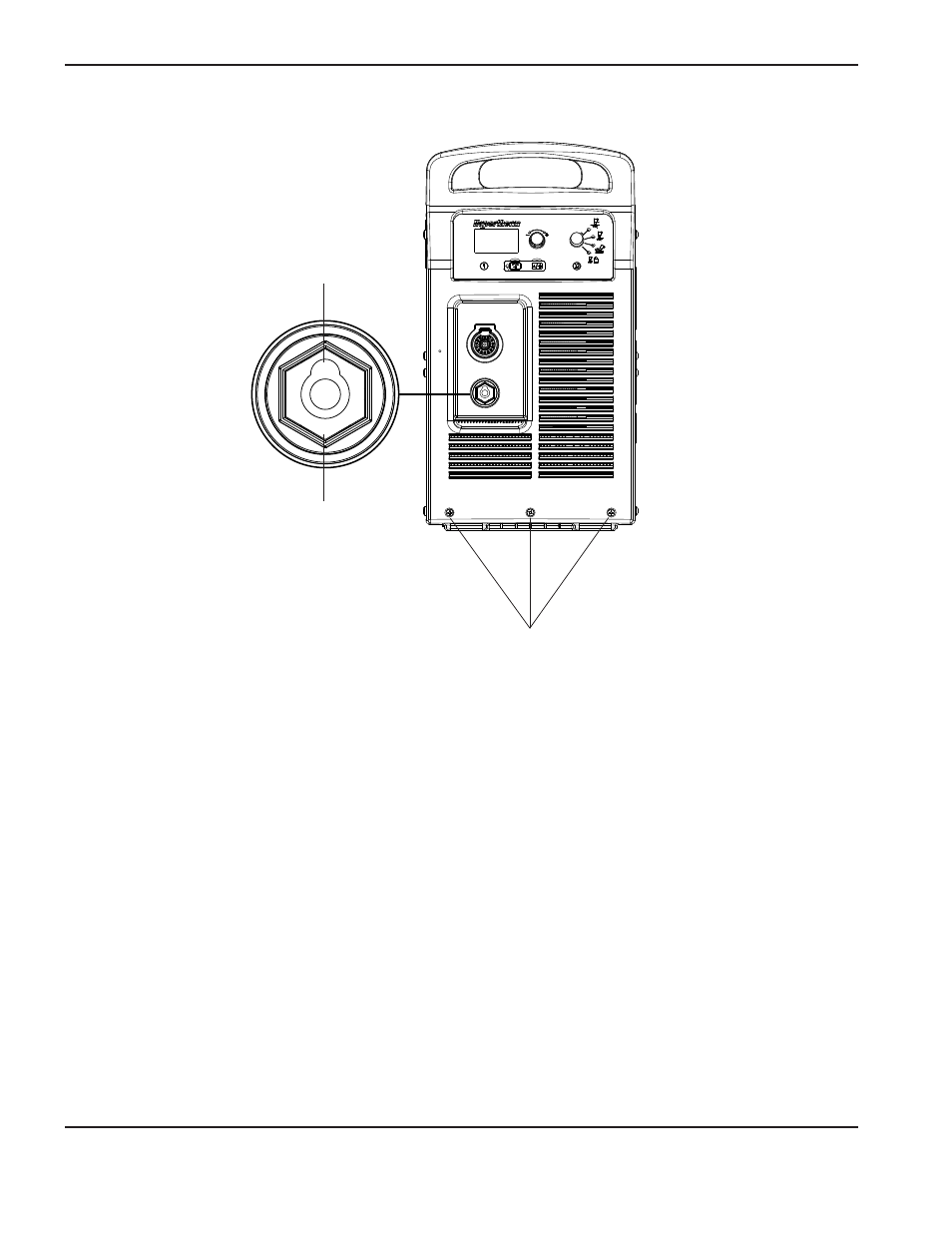

Viti di montaggio del
pannello terminale frontale
Scanalatura verso l’alto
Presa del cavo di lavoro
