SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-63
Sostituire il tubo del gas
1. Inserire l’anello di plastica nel raccordo a pressione staccando delicatamente la parte superiore del pannello
terminale posteriore dal generatore finché l’estremità del tubo del gas corto esce dal raccordo a pressione.
2. Premere l’anello di plastica sul raccordo dell’elettrovalvola ed estrarre il tubo del gas dal raccordo.
3. Inserire un’estremità del nuovo tubo del gas corto nel raccordo dell’elettrovalvola fino a completo inserimento.
4. Allineare l’altra estremità del tubo del gas corto con il raccordo a pressione e spingere delicatamente la parte
superiore del pannello terminale posteriore verso il generatore fino al completo inserimento del tubo del gas corto
nel raccordo a pressione.
5. Premere l’anello di plastica sulla parte superiore del raccordo a pressione a 90° ed estrarre il tubo del gas lungo dal
raccordo.
6. Premere l’anello di plastica sul raccordo dell’elettrovalvola e rimuovere il tubo del gas lungo estraendolo dal
raccordo.
7. Inserire un’estremità del nuovo tubo del gas lungo nel raccordo dell’elettrovalvola fino a completo inserimento.
8. Inserire l’altra estremità del nuovo tubo del gas lungo nel raccordo a pressione a 90° fino a completo inserimento.

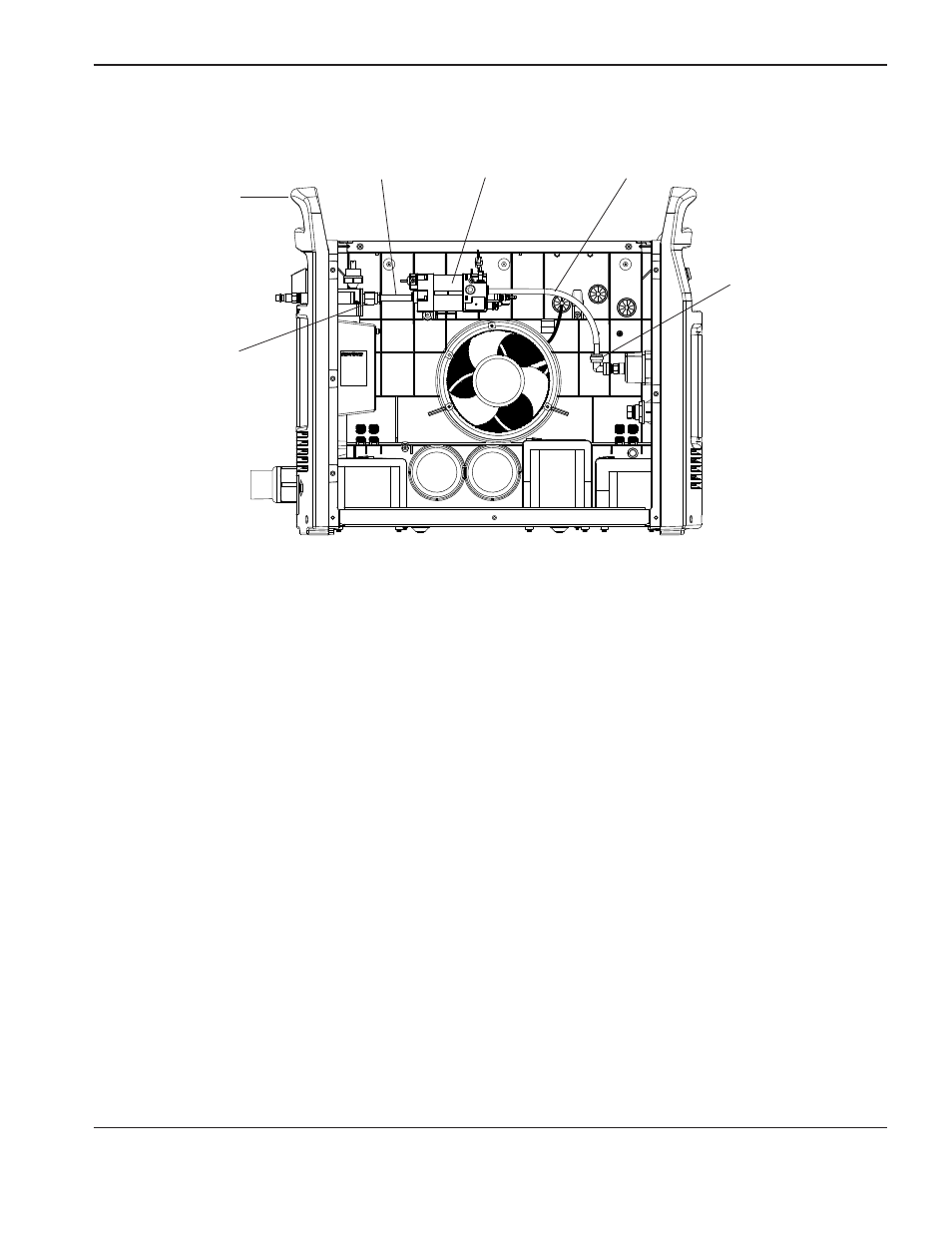

Tubo del gas lungo Tubo del gas corto
Pannello terminale
posteriore
Elettrovalvola
Raccordo a pressione a 90°
Raccordo
a pressione dritto
