SoStituzione componenti torcia
10-10
powermax
105 Manuale di manutenzione
Rimuovere l’interruttore di accensione
1. Sollevare l’interruttore di accensione usando un cacciavite a testa piatta.
2. Scollegare l’interruttore di accensione premendo la linguetta sul connettore e tirando l’interruttore di accensione dal
connettore.
3. Sollevare l’interruttore di accensione dai due tasselli di montaggio nella maniglia destra.

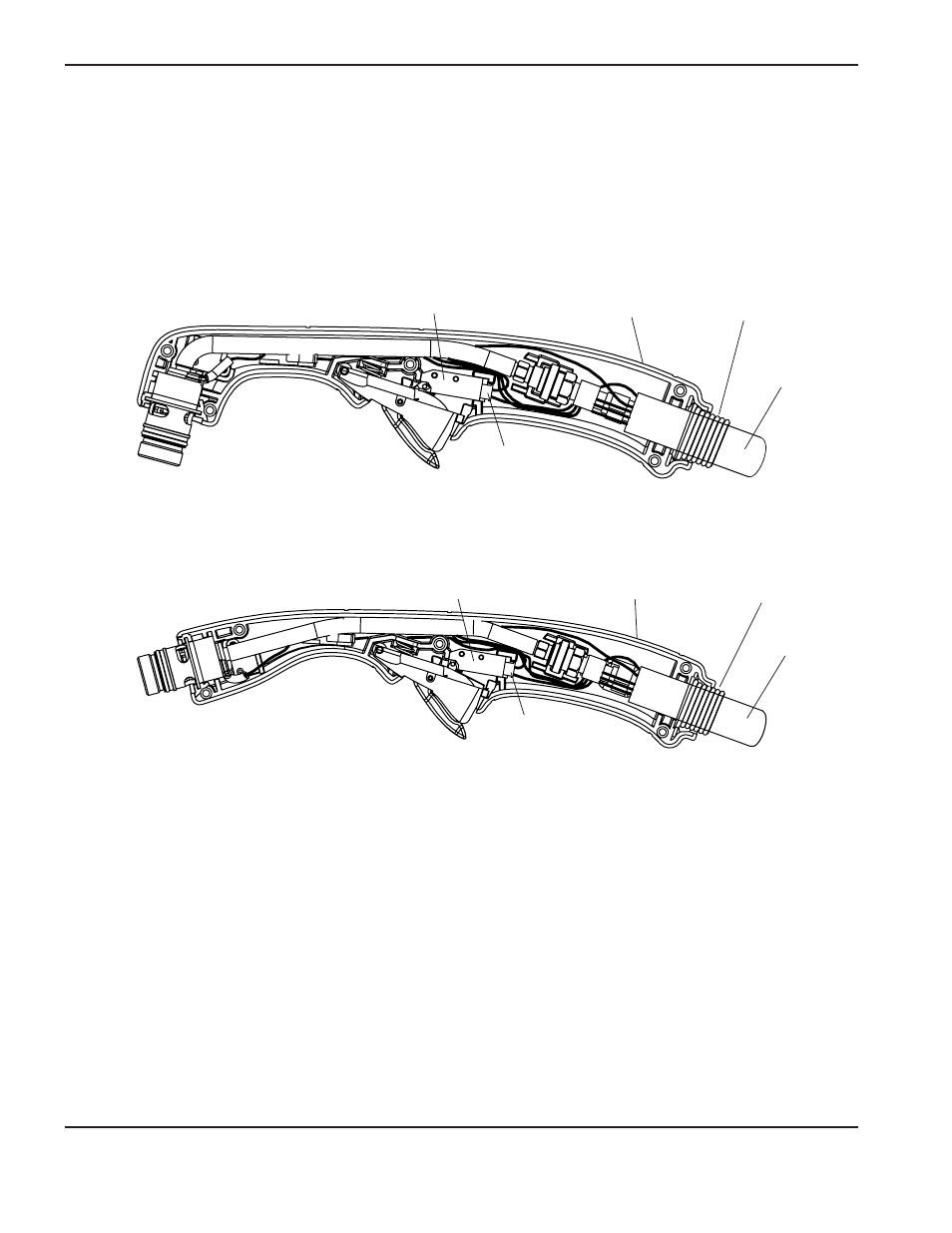

Maniglia destra Pressacavo
Cavo torcia
Torcia per taglio manuale a 75° Duramax
Interruttore di accensione
Connettore dell’interruttore
di accensione
Torcia per taglio manuale a 15° Duramax
Connettore dell’interruttore
di accensione
Maniglia destra Pressacavo
Cavo torcia
Interruttore di accensione
Sostituire l’interruttore di accensione
1. Sollevare l’interruttore di accensione usando un cacciavite a testa piatta.
2. Sollevare l’interruttore di accensione dai due tasselli di montaggio nella maniglia destra.
3. Inserire il connettore dell’interruttore di accensione nel nuovo interruttore di accensione.
4. Premere l’interruttore di accensione nei due tasselli di montaggio nella maniglia destra.
