SoStituzione componente generatore
9-56
powermax
105 Manuale di manutenzione

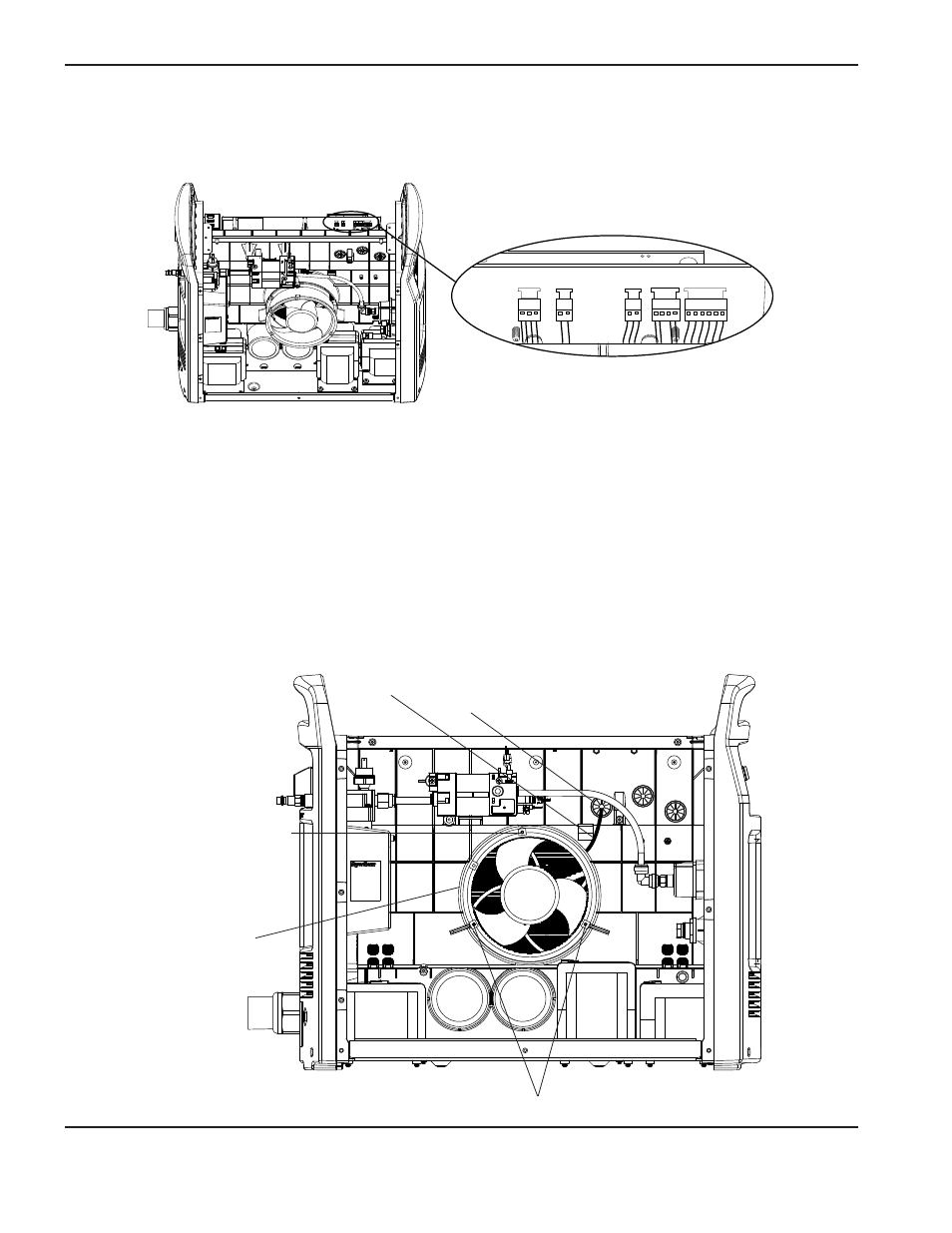

Sostituire la ventola
1. Disinserire il connettore J1 dal retro del pannello generatore.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
2. Far passare il connettore e il cavo della ventola attraverso il passacavo sul lato della ventola del generatore.
3. Rimuovere le tre viti di montaggio situate dietro alla flangia della ventola.
4. Rimuovere la ventola dal generatore.
5. Orientare la nuova ventola e serrare le tre viti di montaggio in dotazione a 23 kg cm.
6. Instradare il cavo della ventola nel passacavo.
7. Collegare il connettore a filo della ventola nel collettore J1 del pannello generatore.
Filo della ventola
Posizione della vite di montaggio
Posizione della vite di montaggio
Flangia della ventola
Passacavo
