SoStituzione componente generatore
9-74
powermax
105 Manuale di manutenzione

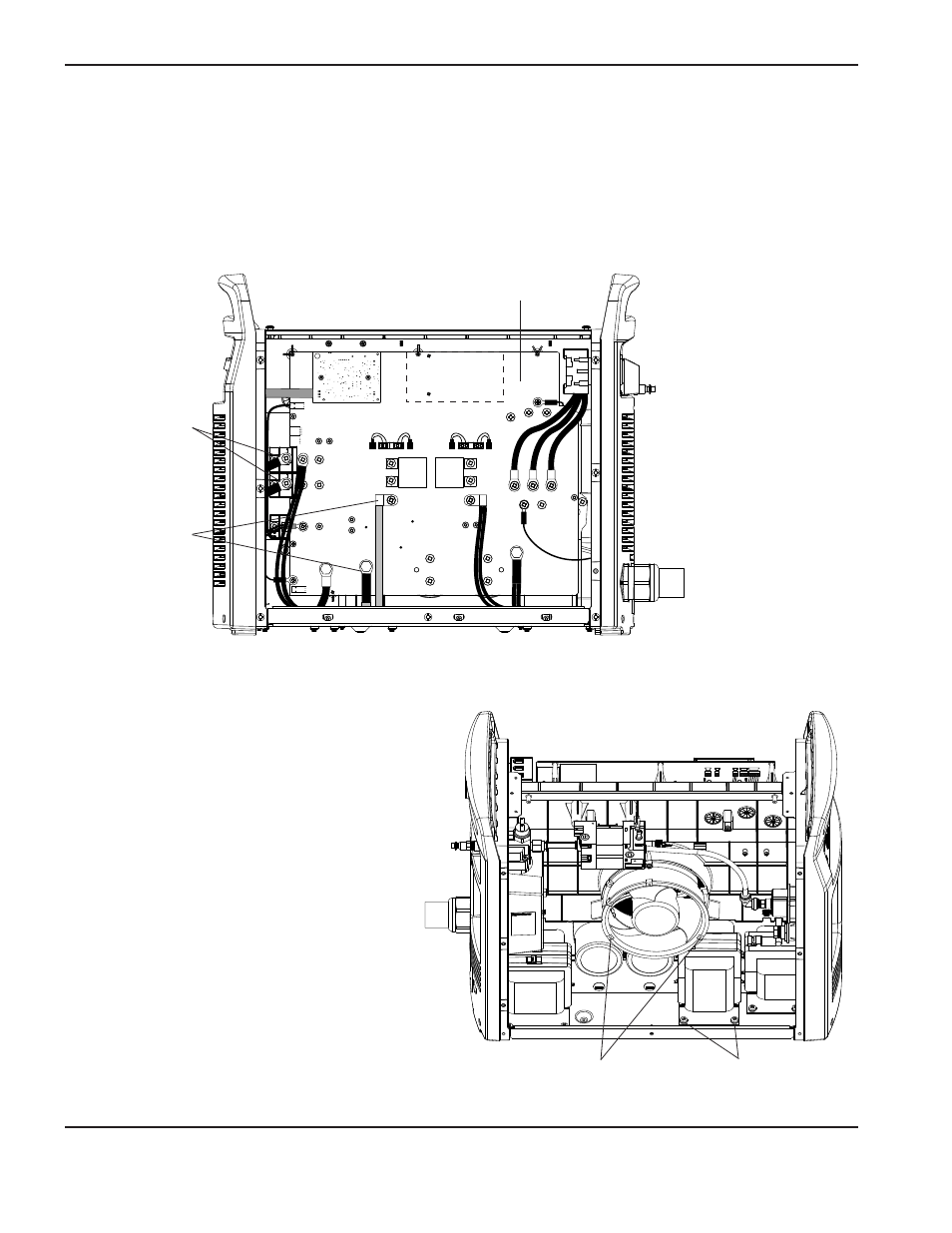

Sostituire il trasformatore
1. Rimuovere le due viti che fissano i fili lunghi del trasformatore al ponte del diodo di uscita.
2. Rimuovere la vite e il bullone che fissano i fili corti del trasformatore al pannello generatore.
Nota: il pannello generatore indicato di seguito è un modello 200–600 V CSA. I collegamenti dei fili del
trasformatore sono uguali per tutti i modelli.
3. Rimuovere le due viti di montaggio dalla base
del trasformatore.
4. Rimuovere le due viti di montaggio della
ventola inferiori. Le viti sono posizionate
direttamente dietro ai fori inferiori nella flangia
dell’alloggiamento della ventola.
J1 J2 J3 J5 J6
Fori inferiori nella flangia
dell’alloggiamento della ventola
Viti di montaggio del
trasformatore
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Fili lunghi del
trasformatore
Fili corti del
trasformatore
Pannello generatore
