SoStituzione componente generatore
9-64
powermax
105 Manuale di manutenzione

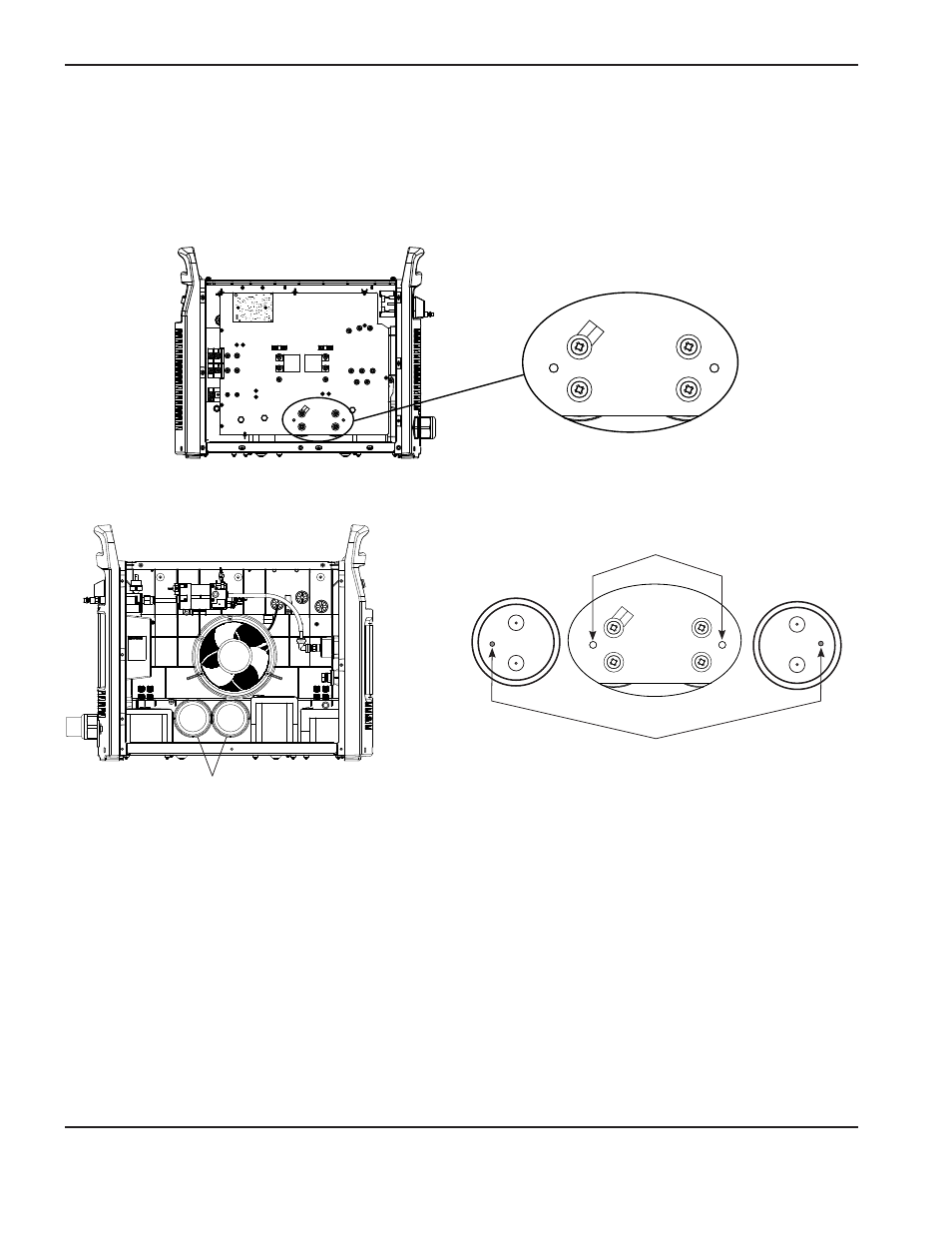

Sostituire i condensatori di bulk
1. Rimuovere le quattro viti di montaggio dei condensatori di bulk dal pannello generatore.
Nota: se il generatore è un modello 380 V CCC o 400 V CE, la vite di montaggio superiore C152 fissa anche
un filo induttore al pannello generatore.
C151 C152
+
+
_
_
C151 C152
+
+ _
_
Viti di montaggio (4)
2. Rimuovere i condensatori di bulk dal lato della ventola del generatore tirandoli fuori.
Condensatori di bulk
C151 C152
+
+
_
_
+
+
Punti di polarità del condensatore di bulk
Fori di visualizzazione del pannello generatore
3. Inserire i nuovi condensatori di bulk dal lato della ventola del generatore, facendo attenzione all’orientamento del
punto di polarità rispetto alla visualizzazione del foro nel generatore.
4. Ruotare ogni condensatore dal lato della ventola, fino ad allineare il punto di polarità al foro di visualizzazione sul lato
frontale del pannello generatore.
5. Iniziare ad avvitare manualmente le quattro viti di montaggio in dotazione e serrare a 40,3 kg cm.
Nota: se il generatore è un modello 380 V CCC o 400 V CE, fissare il filo induttore con la vite di montaggio
superiore C152.
