SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-65

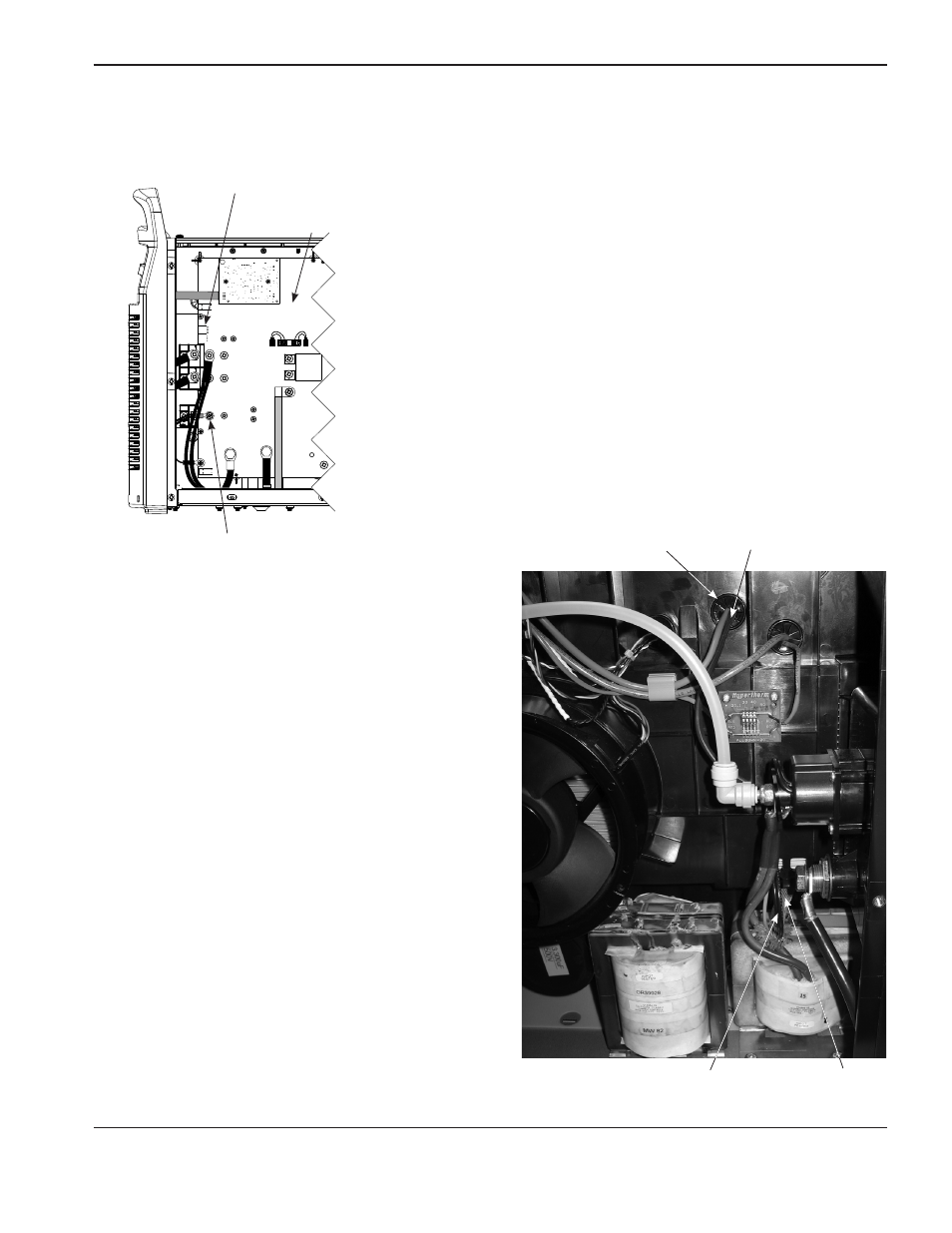

Sostituire la presa a sgancio rapido della torcia
1. Scollegare il connettore del filo dalla presa del pannello generatore J17.
2. Scollegare i fili dell’ugello rimuovendo la vite che fissa il terminale
ad anello al pannello generatore.
3. Sfilare il cavo di interfaccia della torcia sul lato della
ventola dal passacavo superiore.
4. Sfilare i fili dell’ugello sul lato della ventola dalla guaina
protettiva che passa dal pannello centrale.
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
Presa J17
Vite del filo dell’ugello
Pannello generatore
Passacavo superiore Cavo di interfaccia della torcia
Fili ugello (2) Guaina di protezione
