Taglio meccanizzaTo
powermax
105 Manuale di manutenzione 7-3
Collegamento di un cavo di interfaccia macchina opzionale
Il generatore Powermax può essere dotato di una scheda partitore di tensione a cinque posizioni integrato (o installato
dall’utente). Il partitore di tensione integrato fornisce una tensione dell’arco ridotta di 20:1, 21,1:1, 30:1, 40:1 e 50:1
(uscita massima di 15 V). Una presa opzionale sul retro del generatore (vedere la pagina precedente) consente di
accedere alla tensione dell’arco ridotta e ai segnali di trasferimento dell’arco e di avvio plasma.
Nota: La fabbrica predispone il partitore di tensione a 50:1. Per cambiare l’impostazione del partitore di tensione,
fare riferimento a 7-6 Impostare il partitore di tensione a cinque posizioni .
Attenzione: Il partitore di tensione integrato assicura un massimo di 15 V in presenza
di un circuito aperto. Si tratta di una corrente di uscita a bassissima tensione
funzionale (ELV) protetta mediante impedenza per impedire scosse
elettriche e incendi in condizioni normali sulla presa di interfaccia macchina
e in presenza di un singolo guasto con i cavi dell’interfaccia macchina. Il
partitore di tensione non è tollerante ai guasti e le correnti di uscita ELV non
sono conformi ai requisiti di bassissima tensione di sicurezza (SELV) per il
collegamento diretto ad apparecchiature computerizzate.
Hypertherm offre diversi modelli di cavi di interfaccia macchina per Powermax105:
• Per utilizzare il partitore di tensione integrato che fornisce una tensione dell’arco ridotta ai segnali di
trasferimento dell’arco e di avvio plasma:
- Utilizzare il codice articolo 228350 (25 m) o 228351 (15,2 m) per fili terminati con connettori a forcella.
- Utilizzare il codice articolo 123896 (15,2 m) per cavi terminati con un connettore D-sub. (Compatibile con i
prodotti Hypertherm, quali Edge ® Ti e Sensor ™ PHC.)
• Per utilizzare solo i segnali per il trasferimento dell’arco e l’avvio plasma, utilizzare il codice articolo 023206 (7,6 m)

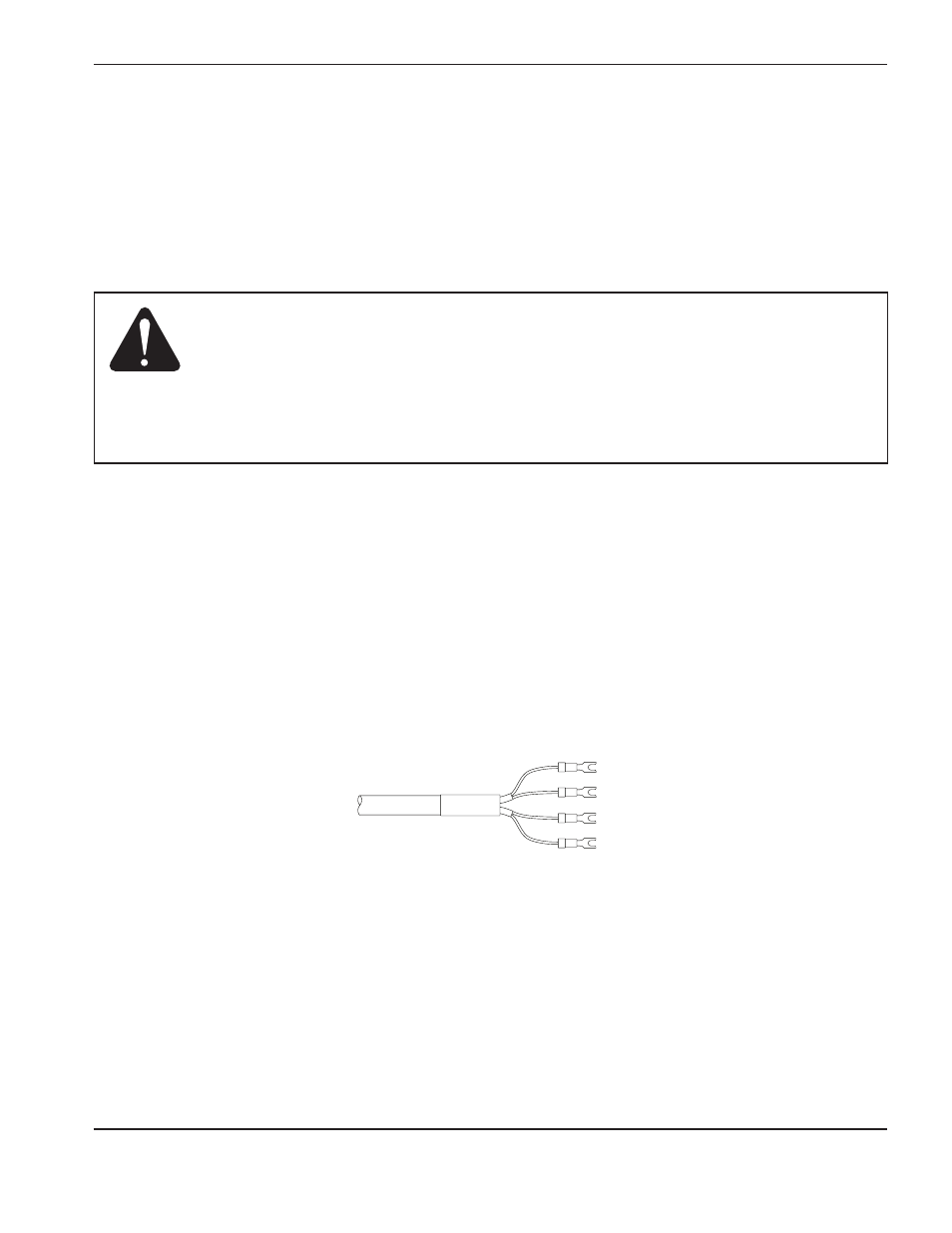

o il codice articolo 023279 (15,2 m). Questi cavi sono provvisti di connettori a forcella, come mostrato sotto.
Fare riferimento alla pagina 7-5 Uscite piedini interfaccia macchina per informazioni sui piedini della presa.
