RiceRca guasti e test di sistema
powermax
105 Manuale di manutenzione 8-45
J22 J21 J20 J19
J27
WORK
LEAD
J26
+
_
+
_
TP7
TP9
TP8
W
R
B
J22 J21 J20 J19
J27
WORK
LEAD
J26
+
_
+
_
TP7
TP9
TP8
W
R
B

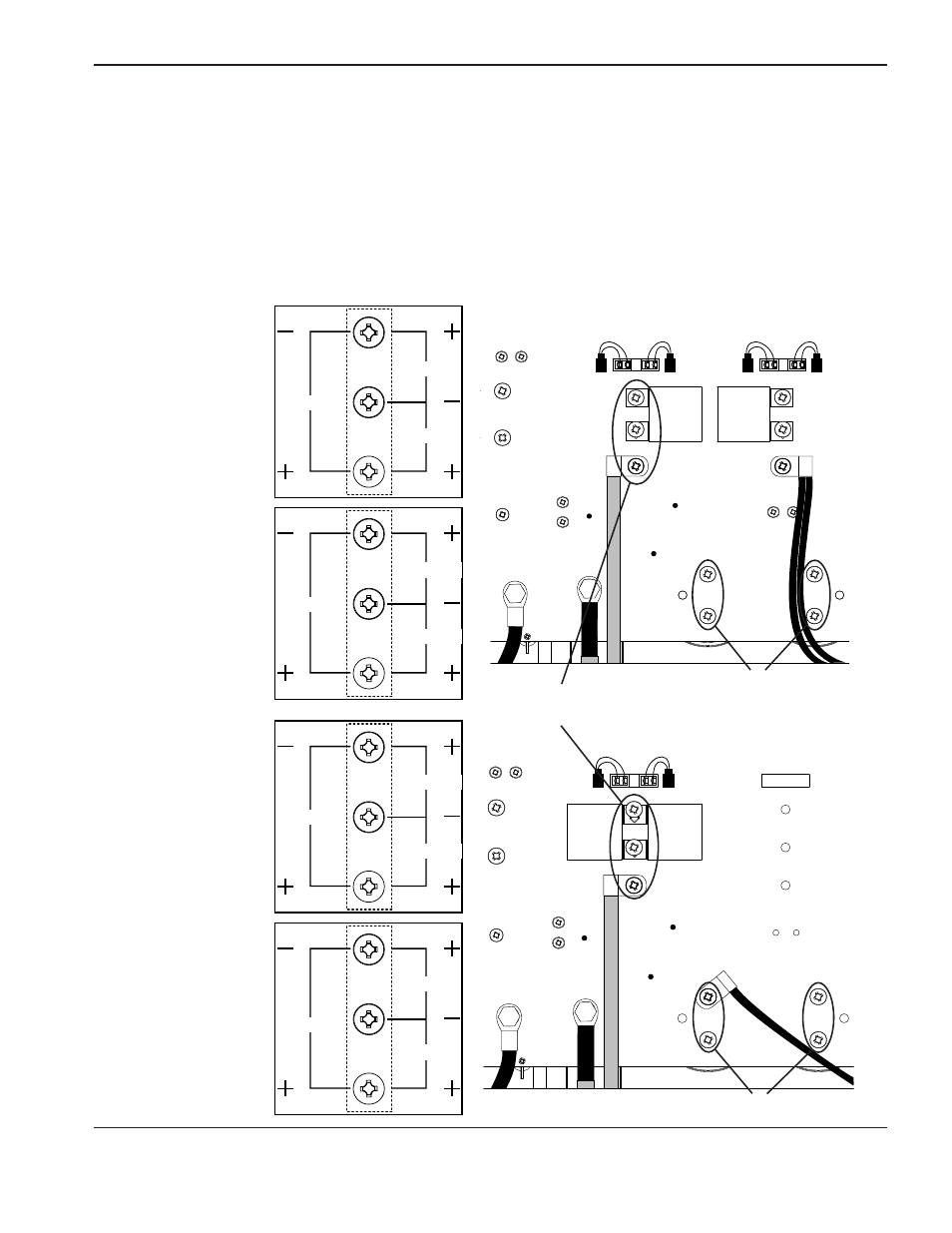

Controllo della tensione
Misurare tutte le tensioni con la potenza in ingresso collegata e la macchina attiva.
Nota: indossare i dispositivi di protezione personale (DPI) adeguati, prima di testare le apparecchiature energizzate.
Tutti i valori sono ±15%.
• Verificare le tensioni del modulo IGBT inverter, come descritto di seguito.
• La tensione misurata lungo i condensatori di bulk (metà della tensione bus o i valori più piccoli riportati) deve
essere uguale prima e durante il funzionamento della torcia.
375 VCC
Condensatori di bulk
Modulo IGBT inverter
425 VCC
280 VCC
265 VCC
750 VCC
850 VCC
560 VCC
530 VCC
375 VCC
425 VCC
280 VCC
265 VCC
Ingresso 200–480 V CSA,
380 V CCC/230–400 V CE
Ingresso 600 V CSA
Ingresso 400 V CE
Ingresso 380 V CCC
Condensatori di bulk
