SoStituzione componente generatore
9-60
powermax
105
Manuale di manutenzione

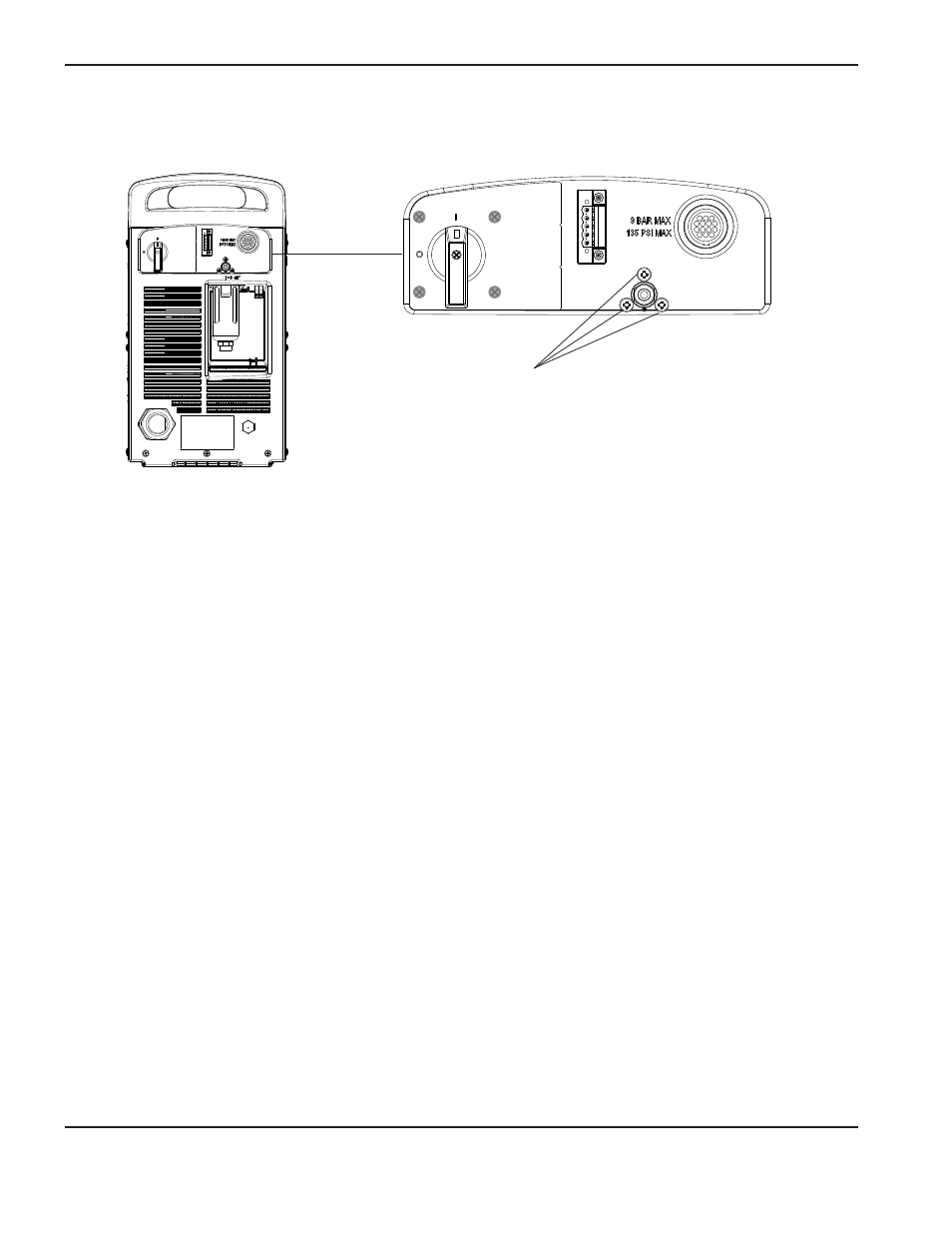

7. Rimuovere le tre viti di montaggio intorno al raccordo del gas sul pannello posteriore.
Viti di montaggio
8. Rimuovere il sottogruppo del filtro dell’aria dal generatore.
9. Rimuovere il bicchierino del filtro, il dado di tenuta e l’elemento del filtro dal nuovo sottogruppo del filtro dell’aria.
10. Posizionare il nuovo sottogruppo del filtro dell’aria nel generatore.
11. Serrare le tre viti di montaggio nel pannello posteriore a 23 kg cm.
12. Applicare il sigillante per filettature alle filettature del raccordo del gas e serrare il raccordo del gas nel pannello
terminale posteriore.
13. Allineare l’estremità del tubo del gas con il raccordo a pressione e spingere delicatamente il pannello terminale
posteriore verso il generatore fino al completo inserimento del tubo del gas.
14. Fissare il filo di messa a terra all’alloggiamento del filtro dell’aria serrando la vite di messa a terra a 11,5 kg cm.
15. Collegare i terminali del filo alla parte superiore del pressostato (filo bianco più vicino al pannello centrale).
16. Installare l’elemento del filtro, il dado di tenuta e il bicchierino del filtro. Fare riferimento alla sezione “Sostituire
