SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-17
Sostituire l’elemento filtrante dell’aria
1. Rimuovere il kit dei consumabili in prossimità del bicchierino del filtro sul pannello posteriore.
2. Afferrare il bicchierino del filtro con la mano destra.
3. Spingere verso il basso il chiavistello e ruotare il bicchierino del filtro di circa 45 gradi sulla destra.
4. Tirare il bicchierino del filtro verso il basso per rimuoverlo. È possibile vedere l’elemento filtrante bianco e il dado
di tenuta.
5. Svitare (in senso antiorario) il dado di tenuta di plastica che connette l’elemento filtrante.
6. Sostituire l’elemento sporco con un elemento nuovo. Reinstallare (in senso orario) il dado di tenuta di plastica
serrando solamente a mano.
7. Pulire il bicchierino del filtro.
8. Ispezionare l’o-ring sul bicchierino del filtro. Se necessario, sostituire l’o-ring con quello fornito con il kit. Applicare
un sottile strato di lubrificante siliconico sull’o-ring prima dell’installazione.
9. Inserire il bicchierino del filtro con il chiavistello posizionato a circa 45 gradi alla destra del centro. Questo
è lo stesso orientamento in cui il bicchierino del filtro è stato tirato verso il basso e rimosso.
10. Allineare verticalmente il bicchierino del filtro (con protezione di metallo) e spingere con fermezza il bicchierino del
filtro in alto fino alla parte superiore della presa per posizionarlo. È utile sollevare il bicchierino con il dito indice della
mano sinistra sotto il dado nella parte inferiore del bicchierino.
11. Dopo che il bicchierino è stato collegato correttamente, ruotare il bicchierino di 45 gradi a sinistra fino a quando
il chiavistello scatta in posizione.

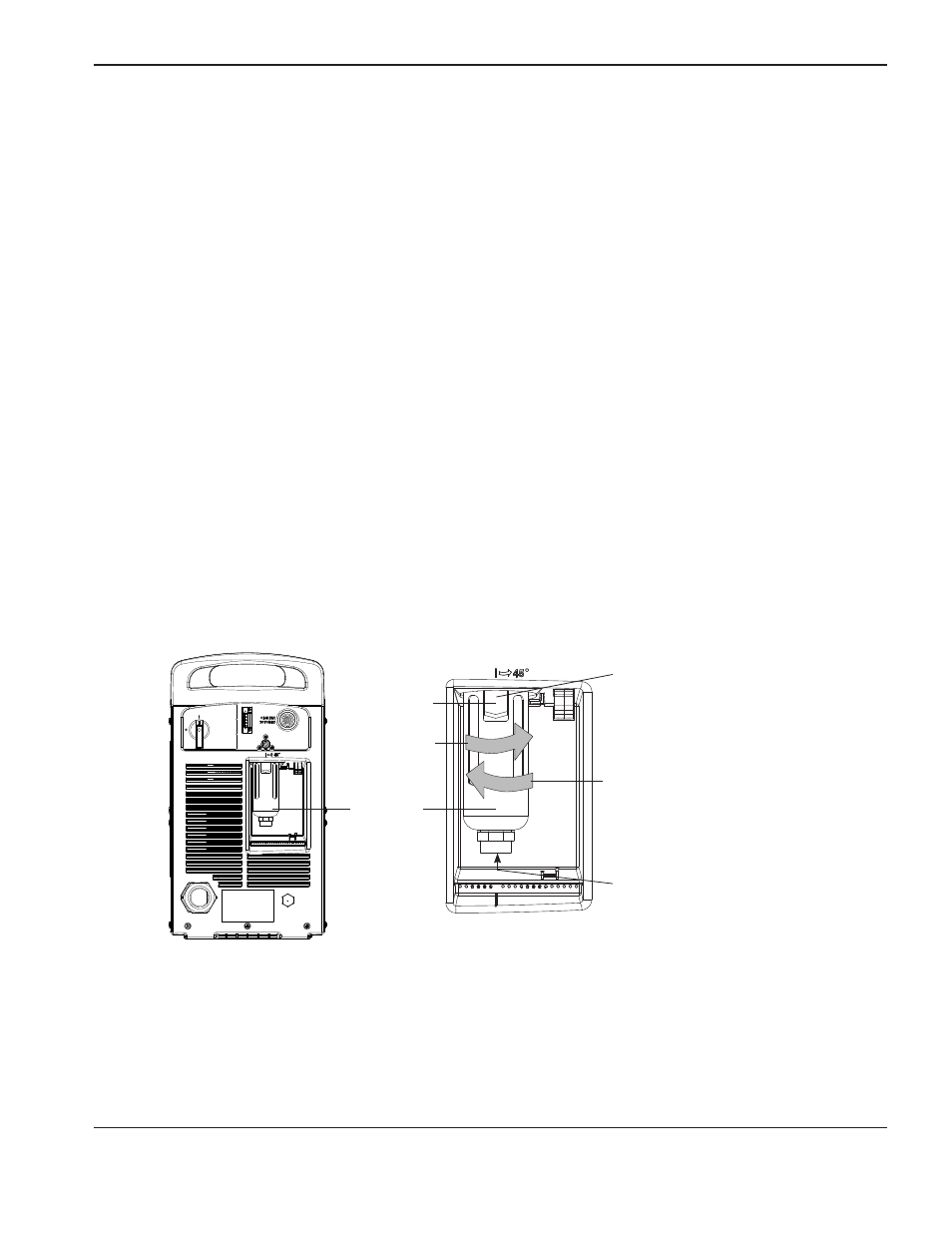

Bicchierino
del filtro
È utile sollevare qui quando
si sostituisce il bicchierino del filtro.
Chiavistello
L’elemento filtrante bianco e il dado
di tenuta di plastica sono visibili dopo
aver rimosso il bicchierino del filtro.
Rimuovere
Installare
