Installare il connettore del pressacavo

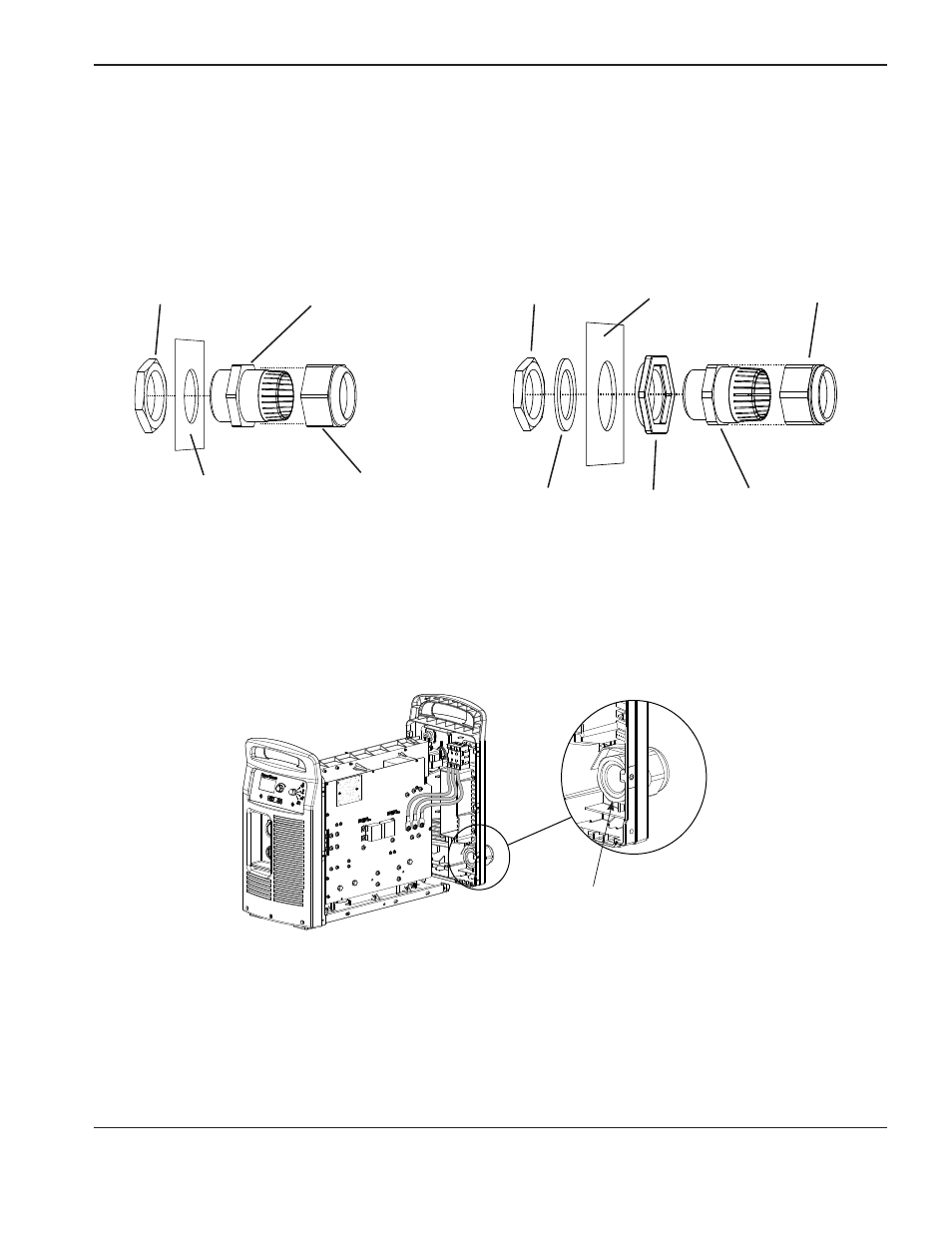

1. Installare i componenti del connettore del pressacavo facendo riferimento alla relativa figura qui sotto.

Dado di tenuta del

pressacavo

Pressacavo

Pannello posteriore

del generatore

Rondella

di alluminio

Adattatore per

pressacavo

Dado del pressacavo

all’interno del

generatore

Dado di tenuta del

pressacavo

Pressacavo

Pannello posteriore

del generatore

Dado del pressacavo

all’interno del generatore

200–600 V CSA, 230–400 V CE,

380 V CCC/230–400 V CE

Pressacavo

380 V CCC e 400 V CE

Pressacavo

Dado del pressacavo

all’interno del generatore

2. Serrare il dado del pressacavo per fissare il connettore del pressacavo al generatore.
