SoStituzione componenti torcia
10-20
powermax
105 Manuale di manutenzione

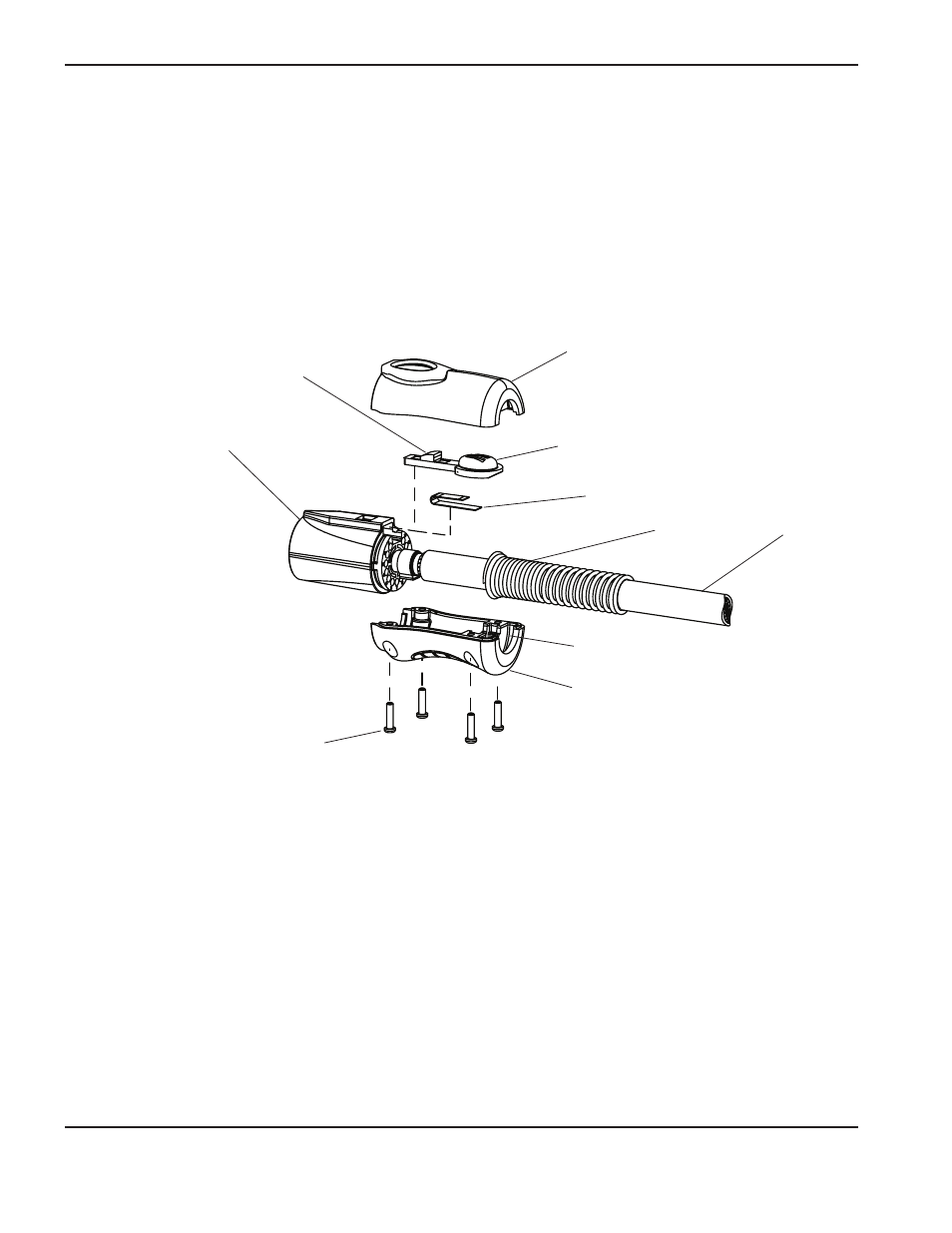

Smontare l’alloggiamento a sgancio rapido
1. Rimuovere le quattro viti dalla metà inferiore del guscio usando un cacciavite Torx T10 o un cacciavite a punta piatta.
2. Rimuovere le due metà del guscio.
3. Rimuovere il fermo usando un cacciavite a testa piatta per premere sulla linguetta del fermo premendo
contemporaneamente la linguetta verso il basso e tirandola fuori verso il cavo.
4. Estrarre la molla dall’alloggiamento a sgancio rapido
Quattro viti
Molla
Metà inferiore del guscio
Fermo
Metà superiore del guscio
Cavo torcia
Alloggiamento
a sgancio rapido
Pressacavo
Scanalatura del pressacavo
Linguetta del fermo
Riassemblare l’alloggiamento a sgancio rapido
1. Posizionare il nuovo fermo nell’alloggiamento a sgancio rapido.
2. Mantenere la parte terminale del fermo e inserire la nuova molla sotto il fermo.
3. Usare un cacciavite a testa piatta per premere la molla nella rientranza fino a farla scattare in posizione.
4. Installare le nuove metà del guscio nel cavo della torcia, accertandosi che il pressacavo sia compatibile con
la scanalatura del guscio e che i fili non siano schiacciati o interferiscano con il fermo.
5. Usare un cacciavite Torx T10 o un cacciavite a punta piatta per serrare le quattro viti.
